Gaggenau AL200190 Boden Teleskophaube

GlassDraft 200 Serie Teleskop-Absaugzentrum

AL 200

Teleskopsaugzentrum

boden, völlig fehlt

wenn es nicht funktioniert.

Perfekt kombinierbar mit Böden

induktionskochen ohne rahmen

90 cm breit für

drahtinstallation.

Transparente Glasplatte für

eine diskrete integration

in der küchenumgebung.

Elegante beleuchtete Plattenprofile.

Die revolutionäre Technologie geführt

Luft sorgt für hohe Raucheinnahme

und dämpfe auf der gesamten oberfläche der

herdplatte.

Betrieb

Leistung und Geräusch: 3 Ebenen

leistung + intensiv, leistung

max. aufnahme nach EN 61591.

Schallleistung nach EN 60704-3.

Schalldruck nach EN

60704-2-13.

Geruchsreduzierung im Rezirkulationsmodus

nach EN 61591.

Luftentnahme:

519 / 833 m3/h

62 / 71 dB (A) re 1 pW.

Luftrückführung

472 / 620 m3/h

65 / 71 dB (A) re 1 pW.

Warenbezeichnung

Profile der beleuchteten Glastafel

mit elegantem weißem licht (sie können

zusätzliche lichtfarben

über die Home Connect App).

Saugen mit integrierter Steuerung

plan (mit kompatiblem modell).

Automatische Betriebsoption

und nachbeschichtungsfunktion mit sensor

kontrolle der luftqualität.

3 ebenen der elektronischen steuerleistung

und intensive betriebsmodi.

Anti-Fett-Filter-Sättigungsanzeige.

Kohlenstofffilter Sättigungsanzeige

aktiv.

2 breite anti-fat metallfilter, einfach

zu entfernen, geschirrspüler sicher.

Antifat Filter-Aufnahmekapazität

170 ml.

Geführt Lufttechnik: dank einer

innovativer luftstrom

aus der rückseite der glastafel, fumes

und an jeder stelle erzeugte dämpfe

auf der kochfläche

effektiv gefördert in der kavität

aspirierend, für eine totale erfassung.

Weitere Sammelkapazität von 600 ml

in der motoreinheit.

Aktivkohlefilter leicht

von oben abnehmbar.

Aluminiumrahmen

eloxiertes finish Gaggenau Schwarz.

Motorbetriebstechnik

elektromagnetisch ohne BLDC-Pinsel

für optimale effizienz.

Flexible Montage von Motoren in

front (für kompakte lösungen)

wand), hinten (für lösungen

ohne verlust der tiefe der schubladen)

oder vom gerät (max. 3 m)

Home Connect

Integrierte digitale Dienste (Home Connect)

mit drahtlosem Heimnetz über WLAN.

Der Betrieb des Home-Modus

Connect hängt von der Verfügbarkeit ab

home Connect service in jeder Nation.

Für weitere Informationen besuchen

www.home-connect.com.

Verbrauchswerte

Energieeffizienzklasse A

(in einer skala von effizienzklassen

energie von A+++ bis D)

Energieverbrauch 37,8 kWh/Jahr

Belüftungseffizienzklasse: A.

Lichteffizienzklasse: - Ja.

Filtereffizienzklasse: C.

Schallpegel min. 41 db / max. 62 db

mit normaler saughöhe.

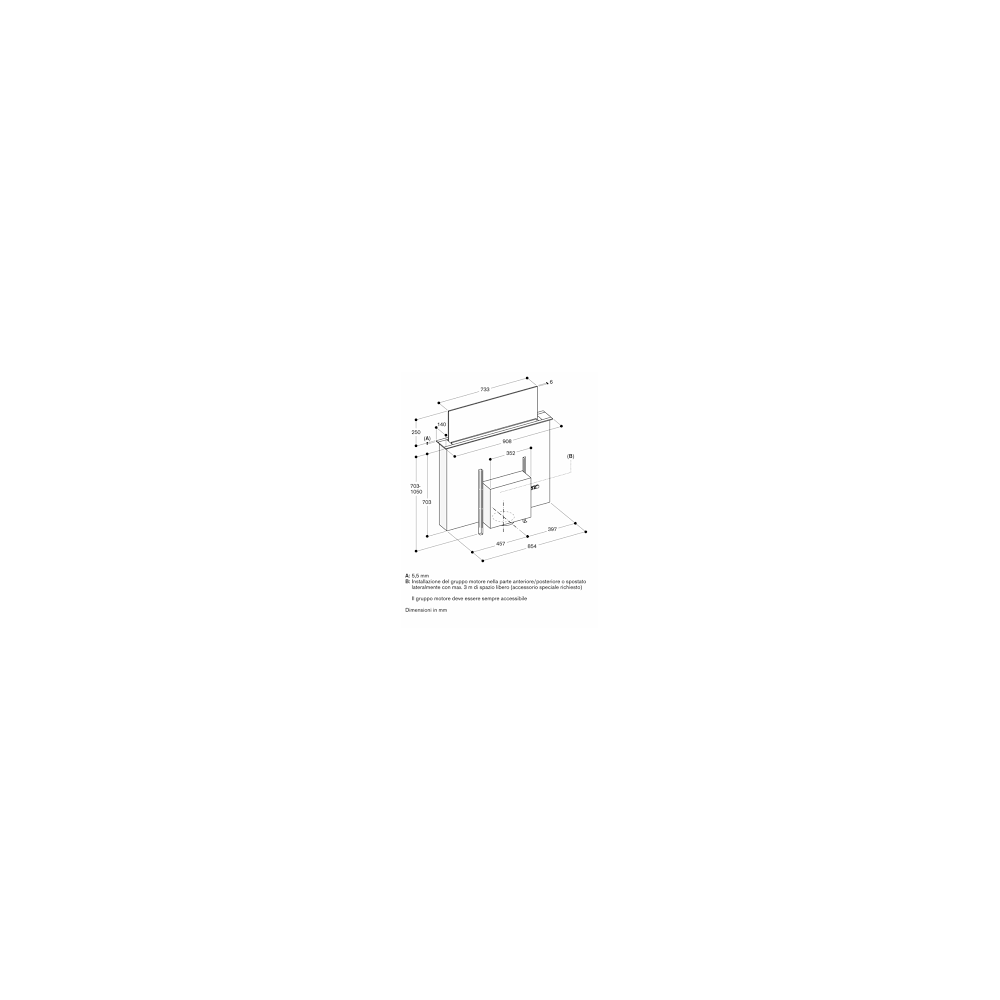

Befestigungsvorkehrungen

Kombiniert mit Herdplatten

rahmenlose Induktion 400 Serie

(CX 492, VI 492) oder Serie 200 (CI)

292) in einer einzigen ausnehmungsbohrung

(notwendiger Bausatz VA 200 090).

Serie 400 (CX 492, VI 492) oder Serie

200 (CI 292), in 2 separaten Löchern mit

installation im support (notwendiges kit)

AA 200 900).

Nicht mit Gas oder Böden kombinierbar

verschiedene Grill und Teppan Yaki.

Für die Installation in einem einzigen Loch

vertieftes montagezubehör

muss zwischen

ausrüstung. Dies umfasst ein Element

unterstützung für

arbeitsplan in der lage, die

stabilität der möbel.

Die Haube kann eingebaut werden

möbel oder zwischen zwei möbeln (z

inselinstallation auf tiefen etagen

mehr als 100 cm).

Tiefe der Möbel 90 cm, 100 cm oder

120 cm.

Nicht installieren Hängen über der Kapuze von

plan, eine leistung zu gewährleisten

optimal.

Die folgenden Abstände müssen

respektiert:

- 65 cm von der regalhaube /

offenes regal.

- 50 cm von wänden oder hohen möbeln nach links und

rechts von der kapuze.

- 5 cm von der wand im vergleich zum rahmen

der kapuze.

- 2 cm vom lufteinzugsbereich

Luftführung zur Innenwand

mobil.

Installation ist in Etagen möglich

stein, synthetisches oder festes holz.

Widerstand muss respektiert werden

thermische und getönte kanten

der schnitzerei. Was andere betrifft

material bitte konsultieren

hersteller des arbeitsplans.

Arbeitsplatte Dicke für

drahtinstallation in einem loch

versenkt: min. 16 mm (mit CX 492), 30

mm (mit VI 492) - max 45 mm.

Strömungs- und Stabilität, insbesondere

bei dünnen arbeitsplänen

unterstützung durch geeignete mittel

unterstrukturen. Nehmen Sie an

das gewicht des geräts berücksichtigen

und zusätzliche belastungen.

Bei der Positionierung der Einheit

fernmotor, sie brauchen einen bausatz

installation (mit komponenten nützlich

schließen der luftaustritte). WICHTIG: Stellen Sie sicher, dass das Fach

der motor ist immer zugänglich.

Maximaler Motorabstand vom Körper

3 m kapuze (weiterlesen kit

aA 200 910 Installation).

Der leistungsstarke Motor ist in der Lage

optimale leistung mit

kanalisation bis zu 8 meter und 3 kurven

90°.

Im Luftentnahmemodus muss

ein nicht zu installierendes ventil

rücklauf mit öffnungsdruck

maximal 65 Pa.

Im Luftentnahmemodus,

immer einen angemessenen beitrag gewährleisten

der luft im raum, wenn

das gerät aktiviert

gleichzeitig die anwesenheit von

einen aktiven belüfteten kamin.

Für optimale Rezirkulationsleistung

luft, empfehlen wir eine oberfläche

abfluss von mindestens 440 cm2.

Für den Umluftbetrieb ist

muss das dedizierte modul verwenden.

Verbindungswerte

Gesamtabsorption 300 W.

Anschlusskabellänge 1,3 m,

mit stecker.

Verbrauch im Standby/display OFF 0,4 W.
