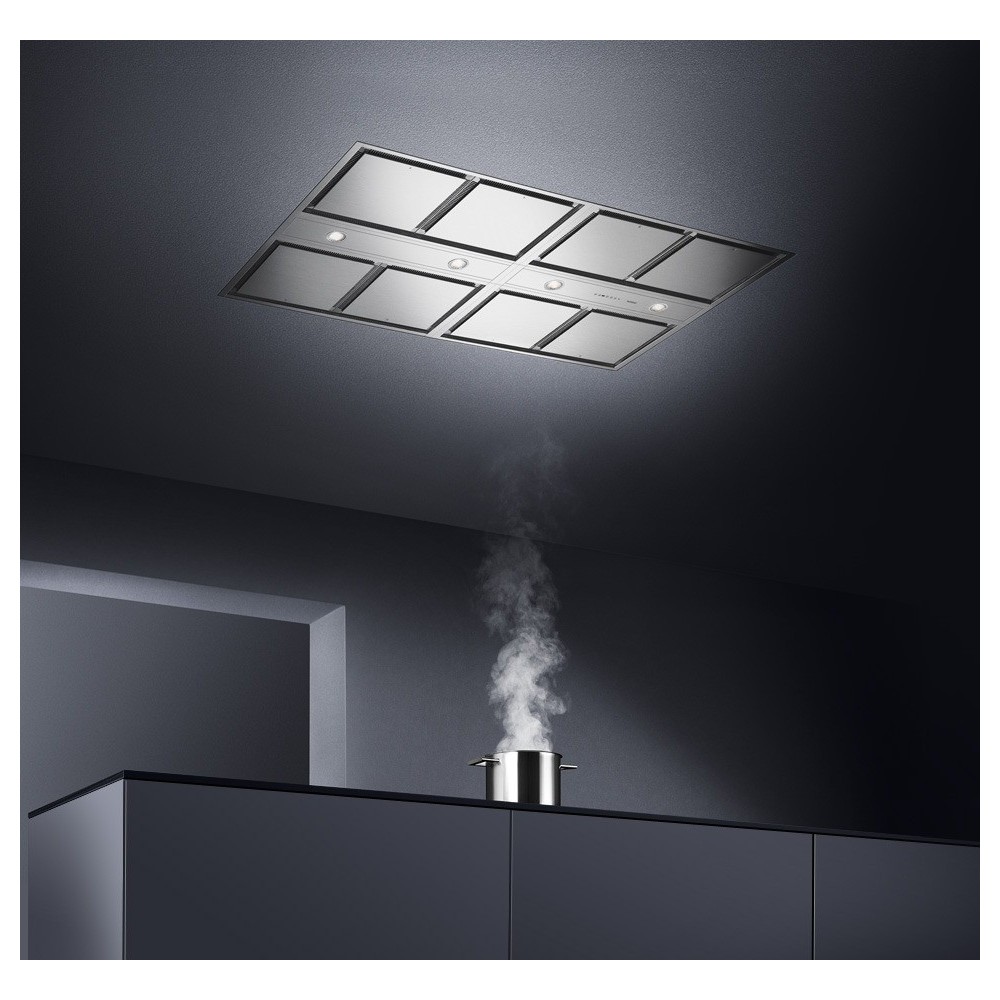

Modulare Deckenlüftung Deckenmontage Serie Vario 400
AC 402
- Es lässt sich perfekt integrieren in
Umgebung der Küche und verschwindet in der
Decke.
- Abluftanlage an der Decke
modular in unendlichen Kombinationen
entsprechend den spezifischen Anforderungen.
- Extraktionssystem für die gesamte
Küchenumgebung.
- Ohne Motor, kann kombiniert werden mit
Gaggenau BLDC-Motoren.
- Patentierte Umfangsabsaugung
hohe Effizienz.
- Perimeterfilter mit glatter Oberfläche
und leicht zu reinigen.
Leistung
Leistungspegel abhängig von der
Gaggenau Motor verwendet.
Eigenschaften
Gestaltungsmöglichkeit mit oder
ohne Lichtmodule.
Perimeter-Absaugfilter waschbar
spülmaschinengeeignet.
Rahmen für den Einbau (Befestigungselemente)
Befestigungselemente nicht enthalten).
Zylindrischer Kanal DN 150.
Verbrauchswerte
Unter Bezugnahme auf eine Konfiguration
mit AR 400 142.
Energieeffizienzklasse B in
eine Skala von Energieeffizienzklassen
Energieeffizienzklassen von A++ bis D.
Energieverbrauch 60,6 kWh/Jahr.
Ansaugleistung Klasse A.
Beleuchtungseffizienzklasse E.
Filterwirkungsklasse B.
Schallpegel min. 50 dB / max. 65 dB
bei normaler Intensität.
Vorsichtsmaßnahmen bei der Montage
Kann als ein Zentrum für
Absaugung für den gesamten Raum
Küche, wenn der Abstand zur Arbeitsplatte
größer als 120 cm ist.
Das richtige Verhältnis zwischen der Leistung der
Motor und das Volumen der Küche
muss zwischen 10 und 12 liegen.
Achten Sie auf die möglichen
Konfigurationen, Motorgruppen und
verwandte Dimensionen.
Für die Extraktion/
Umluftbetrieb, beachten Sie bitte die verschiedenen
Motoren verfügbar.
Maximal 3 Filtermodule können an das Gerät angeschlossen werden.
Motor AR 400 142.
Sorgen Sie stets für die Erreichbarkeit der
ausgewählten Motor.
Vermeiden Sie bei der Extraktionsinstallation
die Verengung des Kanals und
Erstellung von zu engen Biegungen.
Bei Installation im Extraktionsmodus
einen Sicherheitsschalter vorsehen
bei einem Gerät mit offener Flamme mit
offene Flamme mit belüftetem Schornstein (z. B.
Schornstein).
Für den Umluftbetrieb siehe
beziehen sich auf die entsprechenden Module.
