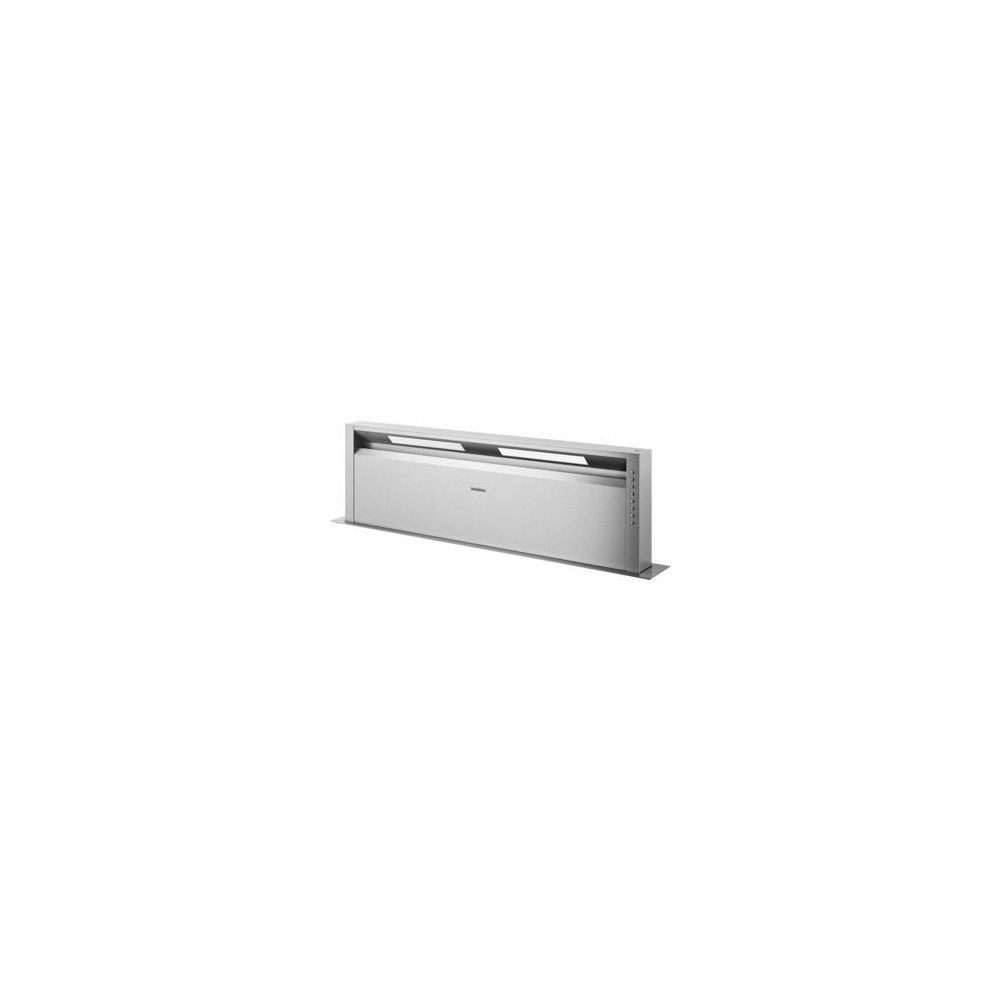

Serie 400 Teleskopsaugzentrum

AL 400

–– Teleskopsaugzentrum

auf dem boden, völlig verschwunden

wenn es nicht funktioniert.

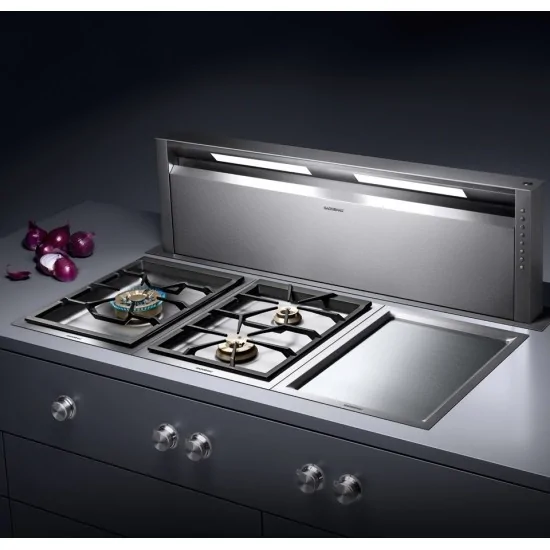

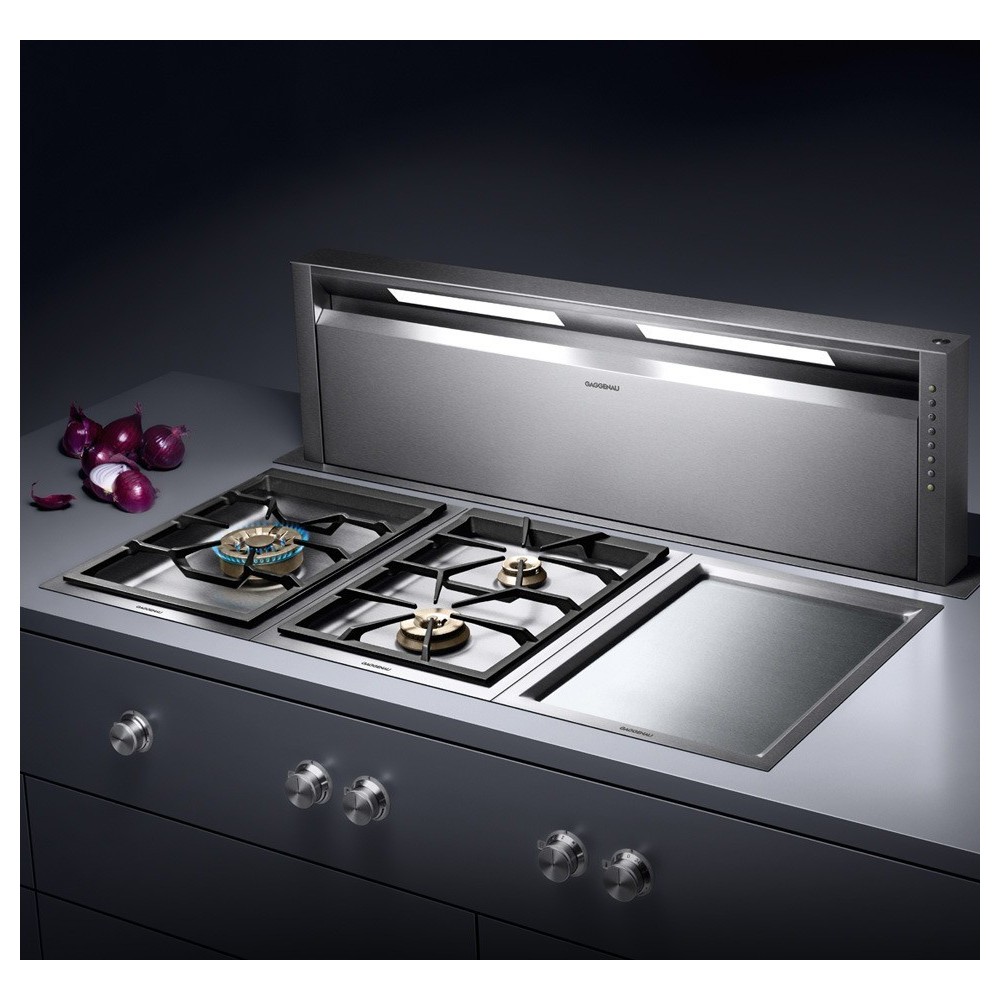

– Perfekte Kombination mit allen

leuchten der Vario 400 Serie.

–– Heißes und einstellbares LED-Licht, ideal

für die beleuchtung des gesamten bodens

kochen.

–– Präzise Stahlbearbeitung mit

dicke 3 mm.

–– Mögliche Unterstützungsinstallation

oder bündig oben.

–– Ohne Motor, kombiniert mit

bLDC Motoren Gaggenau.

Leistungen

Leistungs- und Geräuschpegel

abhängig vom motor Gaggenau gewählt

und das geplante rohrleitungssystem.

Warenbezeichnung

Drei Stufen der elektronischen Steuerleistung

und intensive betriebsmodi.

Leerer Sauger, 6 min.

Nachbeschichtung, 6 min.

Filtersättigungsanzeige

anti-fat.

2 große anti-fat metallfilter, einfach zu

in der geschirrspülmaschine entfernt und waschbar.

Fettabnahmefächer, einfach aus

in der geschirrspülmaschine entfernt und waschbar.

Weißes LED-Licht von warmen Farbtönen

(3600 k), verstellbar.

Lichtleistung: 2 x 10 W.

Beleuchtung: 400 lx.

Flexible Installation der Motoreinheit

fernbedienung: vorne, hinten oder hinten

tiefer.

In allen Installationsoptionen ist

den nötigen platz sichern

alle vorderen schubladen innen

mobil.

Verbrauchswerte

AL 400 192: Verbraucherdaten sind

mit einer konfiguration mit der einheit verbunden

fernmotor AR 400 142.

Energieeffizienzklasse A in einem

energieeffizienzklasse

von A+++ bis D.

Energieverbrauch 45,5 kWh/Jahr.

Ventilationseffizienzklasse A.

Beleuchtungseffizienzklasse C.

Effizienzklasse des B-Fettfilters.

Schallpegel min. 45 dB / max. 61 dB

mit normaler saughöhe.

In Europa kann das Modell AL 400 122

für den betrieb konfiguriert werden

nur im rezirkulationsmodus. In diesem

die kommunikation von werten

der verbrauch ist nicht zwingend.

Befestigungsvorkehrungen

Für Rezirkulation/A-Betrieb

extraktion bezieht sich auf die verschiedenen

verfügbare motoren.

AL 400 192: kombiniert mit allen

sorte 400 Serie, 400 Serie und

Serie 200. Maximale Breite

pläne: 90 cm.

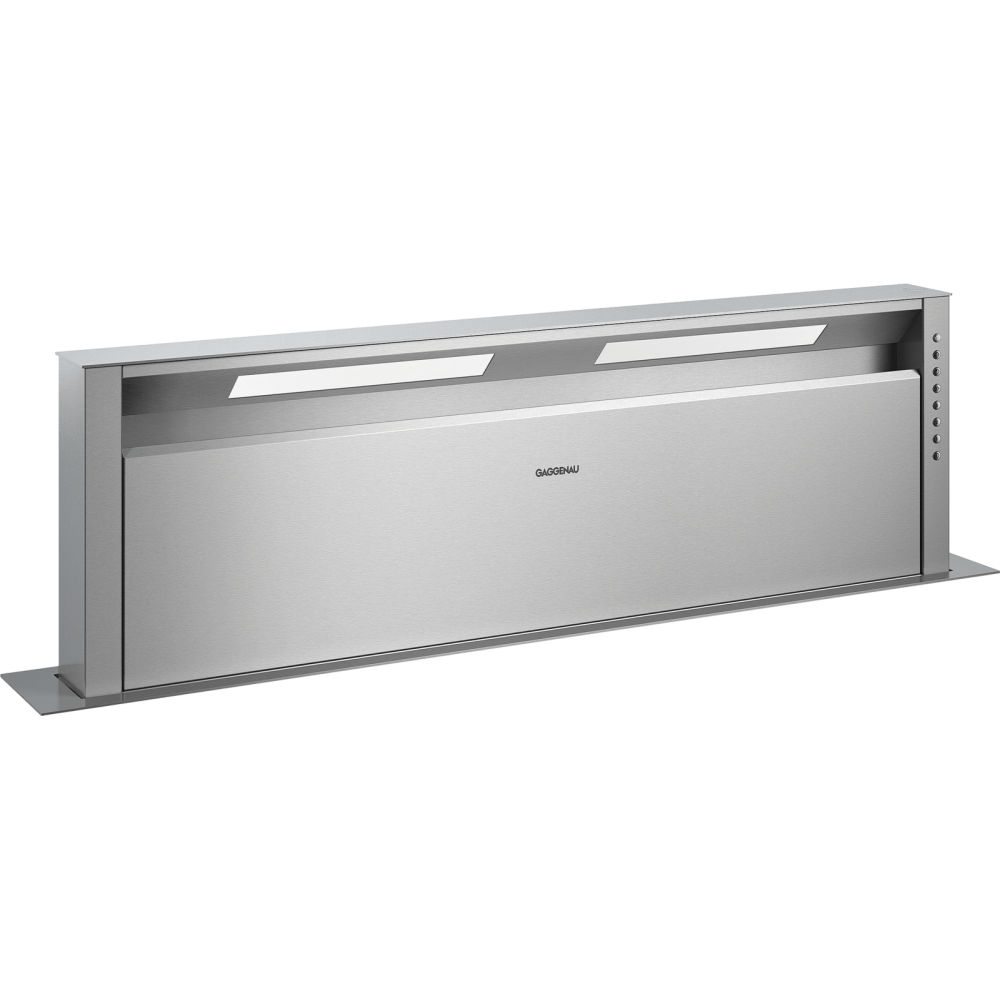

AL 400 122: kombiniert mit allen

vario Serie 400 und Serie 400.

Maximale Bodenbreite: 120 cm

Um eine effiziente Erfassung zu gewährleisten

fumes und odors, es wird empfohlen, zu installieren

eine AL 400 122 mit 2 Motoren.

Aufgrund von Einschränkungen aufgrund

europäische Verordnung EU 66/2014

zur umweltaspiration

die installation der

AL 400 122 nur im Rezirkulationsmodus.

Nicht vorhersagen ein Electric Grill in

betrieb der haube

rezirkulationsmodus.

Je nach Einbauart,

das entsprechende zubehör muss

separat bestellt werden. Passend für maximale Leistung

18 kW.

Das Teleskopsaugzentrum muss

eine dedizierte vertiefungsbohrung und

vom herd getrennt.

Strömungs- und Stabilität, insbesondere

bei dünnen arbeitsplänen

unterstützung durch geeignete mittel

unterstrukturen.

Überlegen Sie das Gewicht

der vorrichtung und zusätzlichen belastungen.

Zwischen Saugzentrum und Herd

eine distanz muss garantiert werden

oberboden von mindestens 50 mm. Ein solcher Raum

muss durch eine struktur unterstützt werden

verstärkung (siehe spezielles zubehör)

code AA 409 401/431).

Zusätzliche Hinweise zur Installation

draht:

Installation ist in Plänen möglich

stein, synthetisches oder festes holz.

Widerstand muss respektiert werden

thermische und getönte kanten

der schnitzerei. Was andere betrifft

material bitte konsultieren

hersteller des arbeitsplans.

Sie können Öfen innen platzieren

von dem gleichen handy, wo es eingefügt wurde

auch das saugzentrum

je nach art der installation

wahl.

Wenn im Extraktionsmodus installiert

einen sicherheitsschalter vorhersagen

falls eine vorrichtung vorhanden ist

freie flamme mit belüftetem kamin (z.

kamin).

Gewährleistung der Zugänglichkeit des Moduls

steuerung und sicherung

verankern an einem möbelpanel.

Verbindungswerte

Gesamtaufnahme 65 W / 65 W.

Anschlusskabel 1,7 m mit Stecker.

Datenkabellänge 1,2 m.
