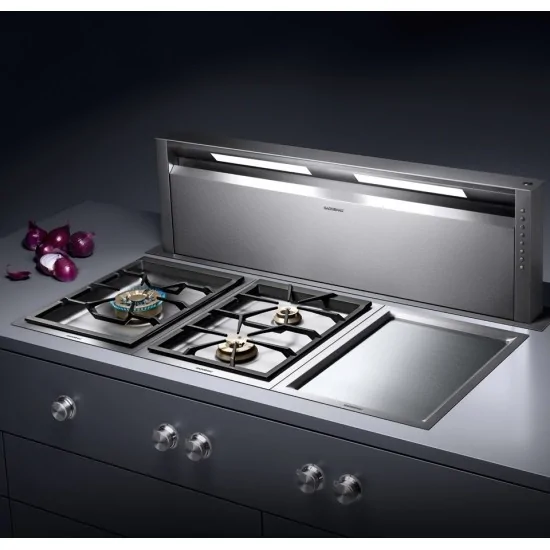

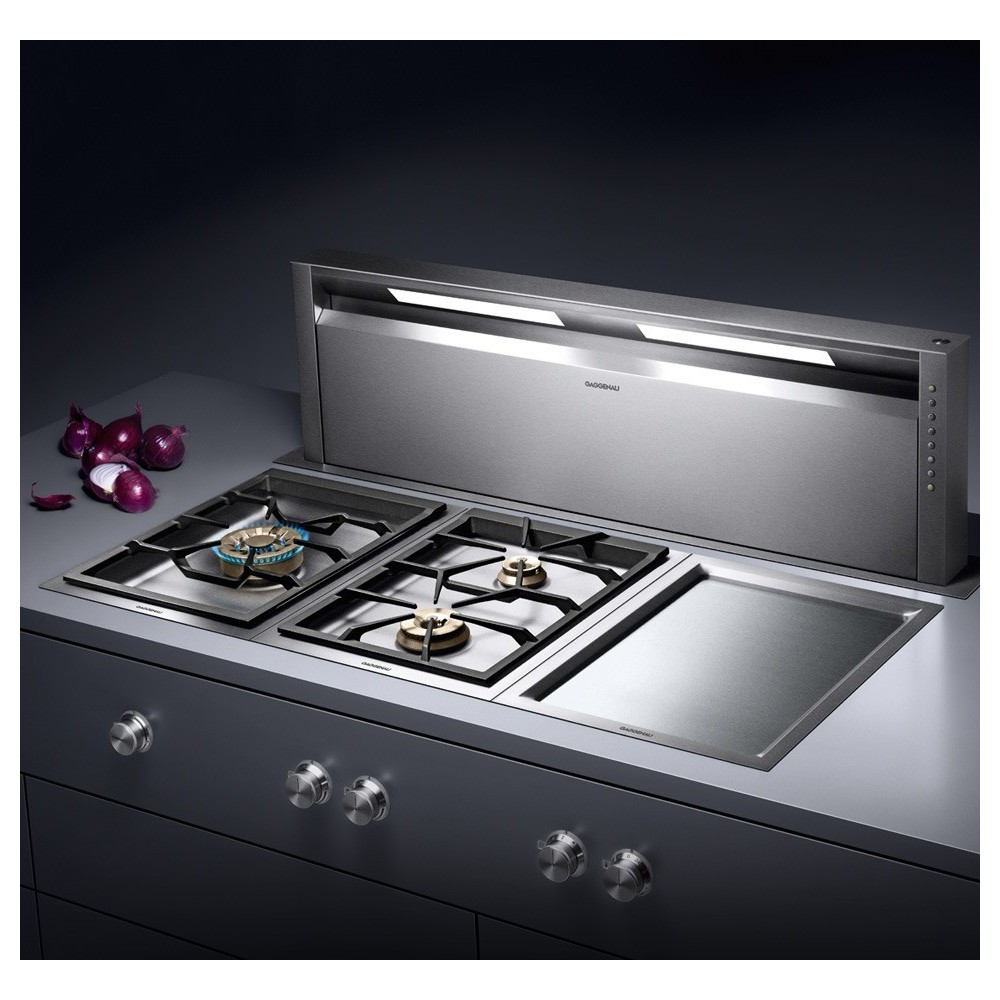

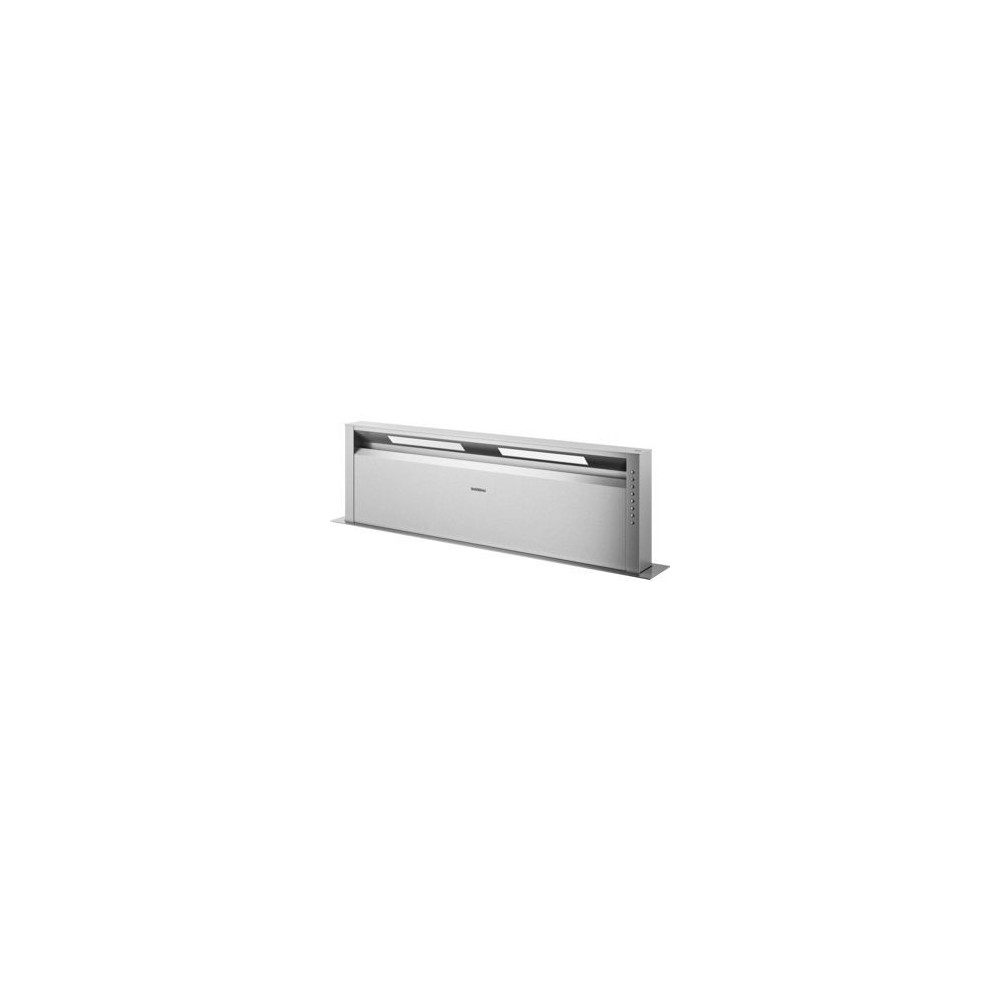

Centre d'aspiration télescopique série 400

AL 400

–– Centre d’aspiration télescopique

sur le sol, totalement manquant

quand ça ne marche pas.

–– Combinaison parfaite avec tous

luminaires de la série Vario 400.

–– Lumière LED chaude et réglable, idéale

pour l'éclairage du sol entier

cuisiner.

–– Traitement de l’acier avec précision

épaisseur 3 mm.

–– Installation de soutien possible

ou en haut.

–– Sans moteur, combiné avec

bLDC moteurs Gaggenau.

Avantages

Puissance et bruit

dépendant du moteur Gaggenau choisi

et le projet de tuyauterie.

Description

Trois niveaux de puissance de contrôle électronique

et modes de fonctionnement intensifs.

Aspiration spatiale, 6 min.

Opération de post-coating, 6 min.

Indication de saturation du filtre

anti-fat.

2 grands filtres métalliques anti-fat, faciles à

enlever et lavable dans le lave-vaisselle.

Plateaux de collecte de graisse, simple à partir de

enlever et lavable dans le lave-vaisselle.

Lumière LED blanche des tons chauds

(3600 k), réglable.

Puissance lumineuse: 2 x 10 W.

Éclairage: 400 lx.

Installation flexible du moteur

télécommande: sur le devant, le dos ou

plus bas.

Dans toutes les options d'installation est

sécurisé l ' espace nécessaire

tous les tiroirs avant à l'intérieur

mobile.

Valeurs de consommation

AL 400 192: Les données des consommateurs sont

relié à une configuration avec l'unité

moteur à distance AR 400 142.

Classe d ' efficacité énergétique A en un

efficacité énergétique

de A+++ à D.

Consommation énergétique 45,5 kWh/an.

Classe d'efficacité de ventilation A.

Classe d'efficacité d'éclairage C.

Classe d'efficacité du filtre à graisse B.

Niveau sonore min. 45 dB / max. 61 dB

avec un niveau d'aspiration normal.

En Europe, le modèle AL 400 122 peut

être configuré pour fonctionner

seulement en mode de recirculation. Dans ceci

la communication des valeurs

la consommation n'est pas obligatoire.

Précautions de montage

Pour la recirculation/une opération

l'extraction se réfère aux différentes

moteurs disponibles.

AL 400 192: combiné avec tous

série 400, série 400

Série 200. Largeur maximale

plans: 90 cm.

AL 400 122

vario Serie 400 et Serie 400.

Largeur maximale des étages: 120 cm

Pour assurer une capture efficace

les fumées et les odeurs, il est recommandé d'installer

un AL 400 122 avec 2 moteurs.

En raison de restrictions dues à

règlement européen UE 66/2014

sur l'aspiration de l'environnement

l'installation de la

AL 400 122 seulement en mode de recirculation.

Ne prévoyez pas un Grill électrique dans

cas de fonctionnement du capot

mode de recirculation.

Selon le type d'installation,

les accessoires correspondants doivent

être commandé séparément. Fitted with maximum power

18 kW.

Le centre d'aspiration télescopique doit

avoir un trou de recess dédié et

séparée du poêle.

Flux et stabilité, notamment

dans le cas de plans de travail minces, doit

être soutenu par des moyens appropriés

sous-structures.

Envisager le poids

du dispositif et des charges supplémentaires.

Entre centre d'aspiration et poêle

une distance doit être garantie

étage supérieur d'au moins 50 mm. Un tel espace

doit être soutenue par une structure

renfort (voir accessoires dédiés

code AA 409 401/431).

Instructions supplémentaires pour l'installation

fil:

L'installation est possible dans les plans

pierre, bois synthétique ou solide.

La résistance doit être respectée

bords thermiques et étamés

de la sculpture. En ce qui concerne les autres

les documents s'il vous plaît consulter

producteur du plan de travail.

Vous pouvez placer des fours à l'intérieur

du même mobile où il a été inséré

aussi le centre d'aspiration

selon le type d'installation

choix.

Si installé en mode extraction

prévoir un interrupteur de sécurité

dans le cas où un dispositif est présent

flamme libre avec cheminée ventilée (p. ex.

cheminée).

Assurer l'accessibilité du module

contrôler et sécuriser

l'ancrage à un panneau de meubles.

Valeurs de connexion

Total absorption 65 W / 65 W.

Câble de connexion 1.7 m avec fiche.

Longueur du câble de données 1.2 m.
