Centre d ' aspiration télescopique

glassDraft 200 Series

AL 200

Centre d ' aspiration télescopique

plancher, complètement manquant

quand ça ne marche pas.

Parfaitement combinable avec des planchers

cuisson induction sans cadre

80 cm de large

installation de fil.

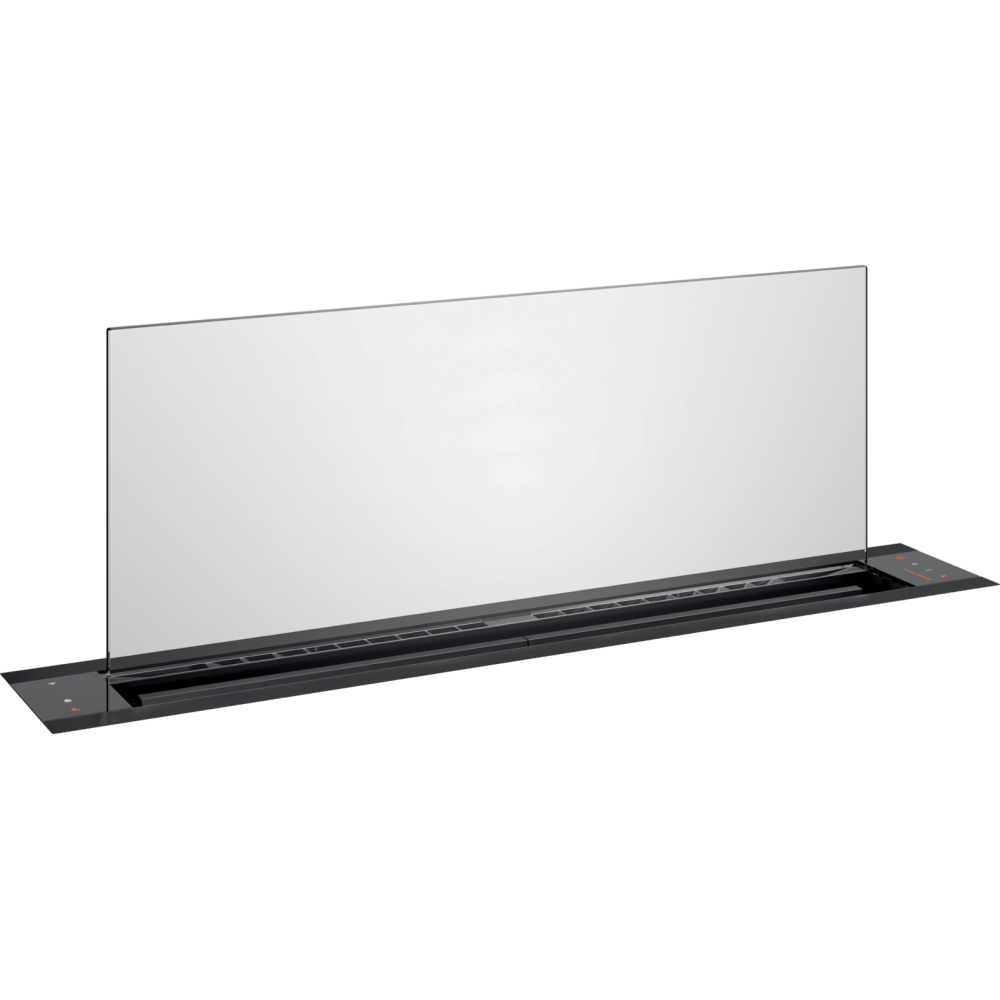

Panneau en verre transparent pour

une intégration discrète

dans la cuisine.

Elégants profilés de panneaux éclairés.

La technologie révolutionnaire guidée

L'air assure une capture élevée des fumées

et vapeurs sur toute la surface

haut de cuisinière.

Opération

Rendement et bruit : 3 niveaux

puissance + intensif, puissance

max. entrée selon la norme EN 61591.

Puissance sonore selon EN 60704-3.

Pression sonore selon EN

60704-2-13.

Réduction des odeurs en mode de recirculation

selon EN 61591.

Extraction d ' air :

501 / 775 m3/h.

62 / 70 dB (A) re 1 pW.

Recirculation de l ' air :

447 / 562 m3/h.

65 / 70 dB(A) re 1 pW.

Description

Profils de panneaux en verre éclairé

avec une lumière blanche élégante (vous pouvez

set couleurs de lumière supplémentaires

via l'application Home Connect.

Aspiration avec contrôle intégré

plan (avec modèle compatible).

Option de fonctionnement automatique

et fonction post-coating avec capteur

contrôle de la qualité de l'air.

3 niveaux de puissance de contrôle électronique

et modes de fonctionnement intensifs.

Indicateur de saturation du filtre antifat.

Indicateur de saturation du filtre au carbone

active.

2 filtres anti-fat métalliques larges, faciles

à enlever, lave-vaisselle.

Capacité de collecte de filtres anti-rapides

170 ml.

Guidé Technologie de l ' air : grâce à un

flux d'air innovants

à l'arrière du panneau de verre, fumées

et vapeurs générées à tout moment

sur la surface de cuisson

effectivement transporté dans la cavité

pour une capture totale.

Capacité de collecte supplémentaire de 600 ml

dans le moteur.

Filtres de carbone actifs facilement

amovible de dessus.

Cadre de panneaux en aluminium

finition anodisée Gaggenau Noir.

Technologie de fonctionnement du moteur

électromagnétique sans brosses BLDC

pour une efficacité optimale.

Installation flexible des moteurs dans

front (pour des solutions compactes

mur), arrière (pour des solutions

sans perte de profondeur de tiroirs)

ou de l'appareil (max 3 m).

Home Connect

Services numériques intégrés (Home Connect)

avec réseau sans fil à domicile via WiFi.

Le fonctionnement du mode Accueil

Connect dépend de la disponibilité de

home Connecter le service dans chaque nation.

Pour plus d ' information

www.home-connect.com.

Valeurs de consommation

Classe d ' efficacité énergétique A

(dans une échelle de classes d'efficacité

énergie de A+++ à D)

Consommation énergétique 36,9 kWh/an

Classe d'efficacité de ventilation: A.

Classe d'efficacité d'éclairage :.

Classe d ' efficacité du filtre: B.

Niveau sonore min. 39 db / max. 62 db

avec un niveau d'aspiration normal.

Précautions de montage

Associez avec des garnitures de poêle

induction sans cadre 400 Series

(CX 482) ou Série 200 (CI 282 / CI

283), dans un trou unique

(volet nécessaire VA 200 080).

Associez avec des garnitures de poêle

induction du cadre:

Série 400 (CX 482, VI 482) ou

Série 200 (CI 282 / CI 283),

dans 2 trous séparés avec installation dans

support (A 200 900 kit requis).

Pas combinable avec du gaz ou des planchers

divers Grill et Teppan Yaki.

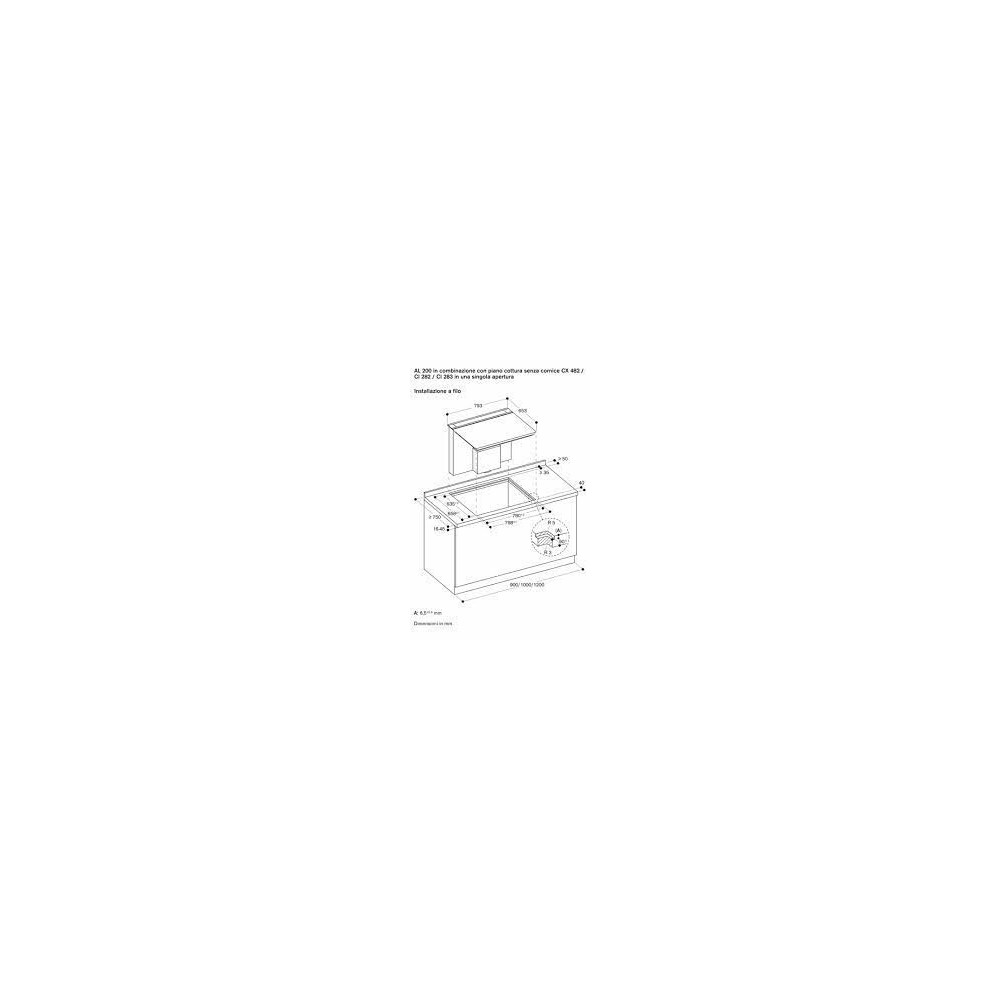

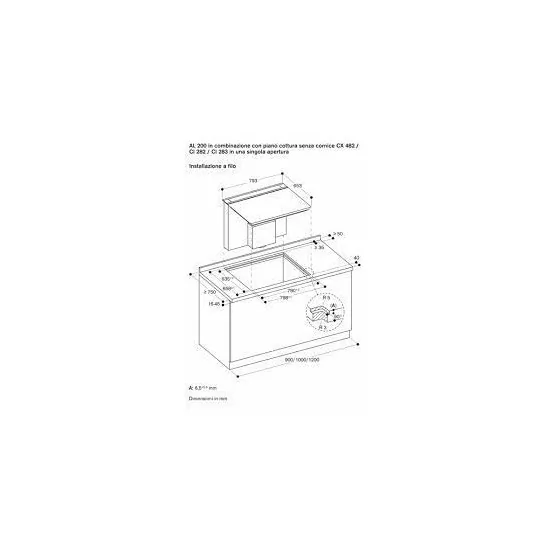

Pour l'installation dans un seul trou

accessoires d'installation encastrés

doit être placé entre

du matériel. Cela comprend un élément

de conjonction et d ' appui

plan de travail capable de garantir

stabilité du mobilier.

Le capot peut être installé

un mobilier ou entre deux meubles (par exemple

installation île sur les planchers profonds

plus de 100 cm).

Profondeur du mobilier 90 cm, 100 cm ou

120 cm.

Ne pas installer accrocher sur le capot de

plan pour assurer un rendement

optimal.

Les distances suivantes doivent être

respecté:

- 65 cm de la capuche /

ouvrir les rayons.

- 50 cm de murs ou de meubles haut à gauche et

droit du capot.

- 5 cm du mur par rapport au cadre

du capot.

- 2 cm de la zone de capture d'air

Guide aérien du mur intérieur

mobile.

L'installation est possible en étages dans

pierre, bois synthétique ou solide.

La résistance doit être respectée

bords thermiques et étamés

de la sculpture. En ce qui concerne les autres

les documents s'il vous plaît consulter

producteur du plan de travail.

Épaisseur de plan de travail pour

installation de fil dans un trou

recessed: min. 16 mm - max 45 mm.

Flux et stabilité, notamment

dans le cas de plans de travail minces, doit

être soutenu par des moyens appropriés

sous-structures. Entrez

considérer le poids de l'appareil

et charges supplémentaires.

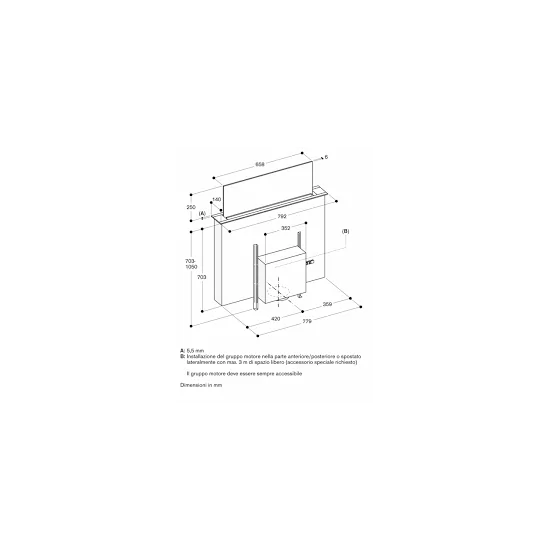

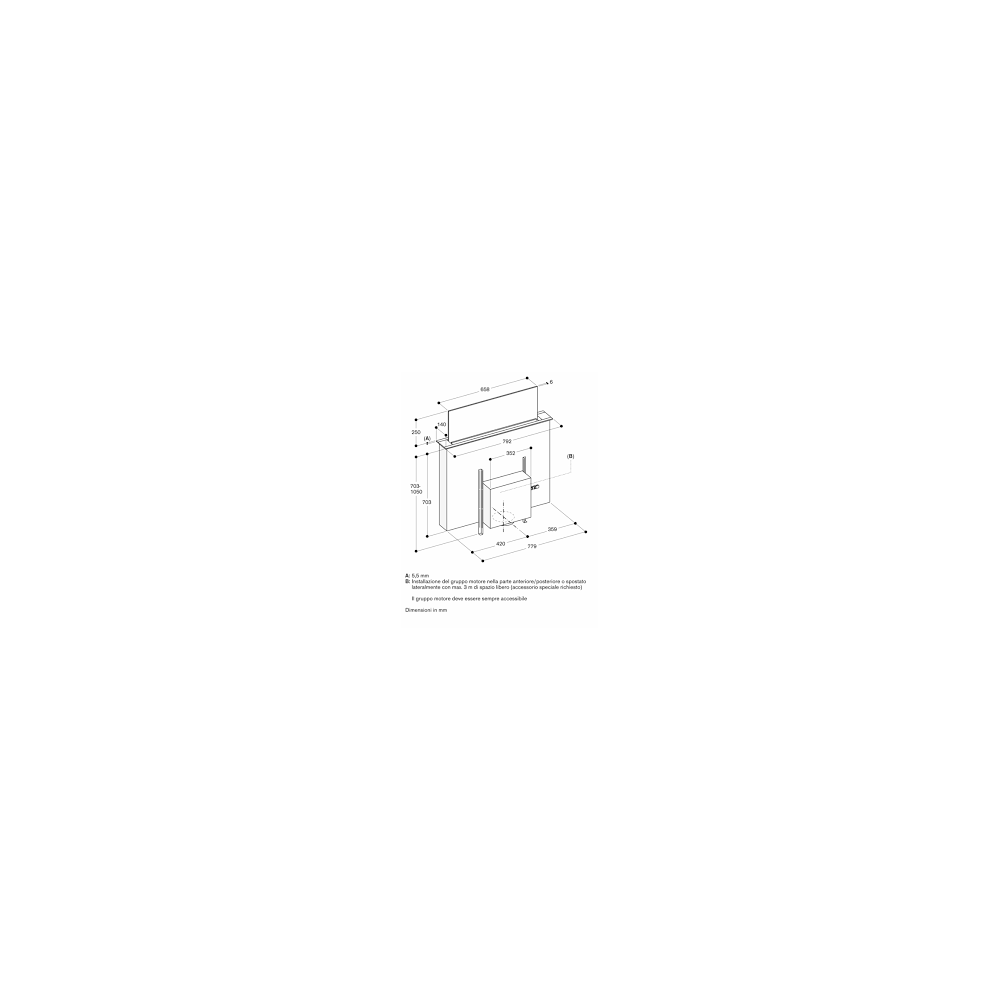

En cas de positionnement de l'unité

moteur à distance, vous avez besoin d'un kit de

installation (avec des composants utiles

fermeture des sorties d'air). IMPORTANT: s'assurer que le compartiment

le moteur est toujours accessible.

Distance maximale du moteur par rapport au corps

capuche de 3 m (lire plus de kit

aA 200 910 installation).

Le puissant moteur est capable de

assurer une performance optimale avec

jusqu'à 8 mètres et 3 courbes

90°.

En mode d ' extraction de l ' air

une soupape ne devant pas être installée

retour avec pression d'ouverture

maximum de 65 Pa.

En mode d'extraction d'air,

assurer toujours une contribution adéquate

de l'air dans la chambre si

le dispositif est activé

en même temps la présence

une cheminée ventilée active.

Pour une performance de recirculation optimale

air, nous recommandons une surface

sortie d'au moins 440 cm2.

Pour le mode de recirculation de l'air

besoin d'utiliser le module dédié.

Valeurs de connexion

Absorption totale 300 W.

Longueur du câble de connexion 1.3 m,

avec prise.

Consommation en standby/display OFF 0.4
