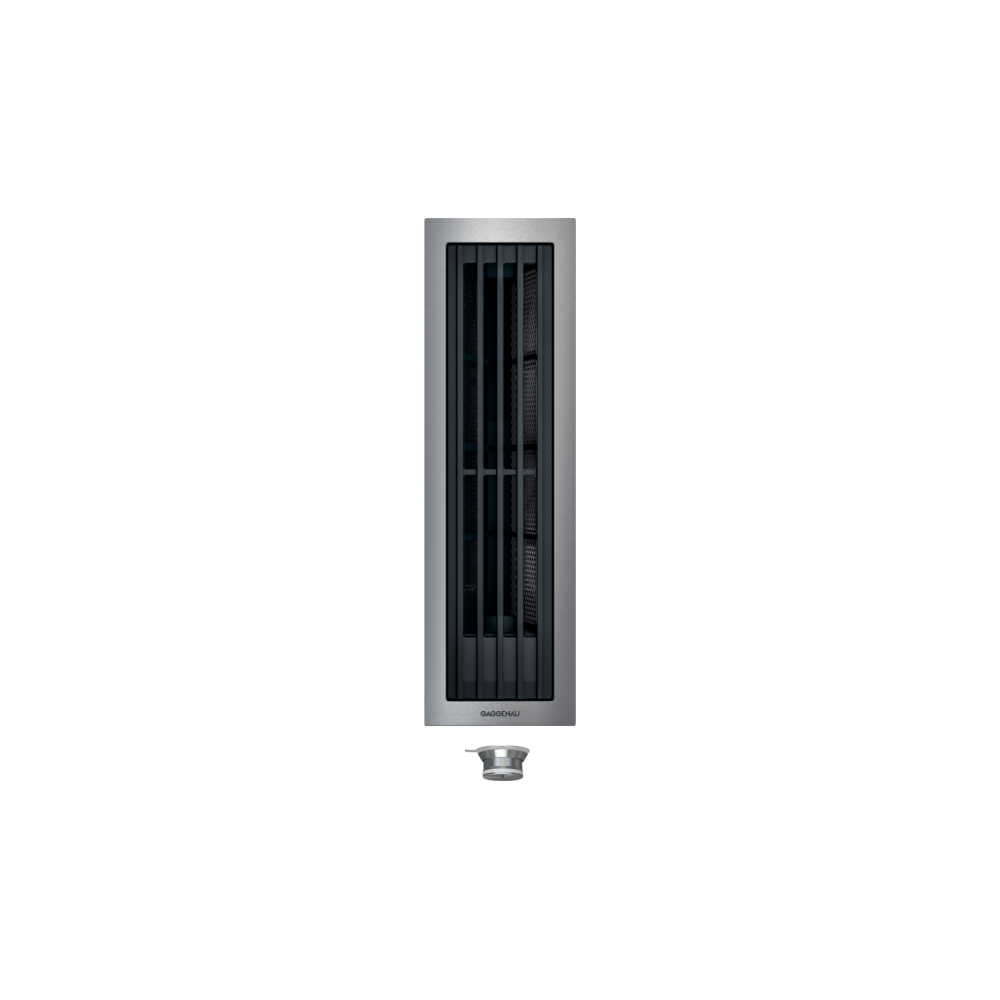

Unité d ' admission de la série 400
VL 414
–– Parfaitement combiné avec
planchers de cuisine Vario Serie 400.
–– Traitement de l’acier avec précision
épaisseur 3 mm.
–– Commandes en acier à boutons solides
en acier inoxydable fourni.
–– Système d ' aspiration
efficacité et bruit faible
particulièrement si combiné à l'unité
aR 410 110 moteur.
–– Puissance d’aspiration réglable
automatiquement via capteur
contrôle de la qualité de l'air.
–– Conception et installation
simplifié.
Avantages
Puissance et bruit
dépendant du moteur Gaggenau choisi
et le projet de tuyauterie.
Description
Boutons de commande en acier avec
anneau lumineux fourni.
3 niveaux de puissance de contrôle
mode électronique et opérationnel
intensif.
Option de fonctionnement automatique
grâce au capteur de contrôle
qualité de l'air.
Fonction de post-coating contrôlée
via des capteurs ou manuellement.
Filtre en métal pour la collecte
graisses avec une capacité élevée
absorption.
Filtre anti-fat amovible et lavable
lave-vaisselle.
Indicateur de saturation du filtre
anti-fats et filtre actif au carbone.
Interns optimisés pour la circulation
l'air extrêmement efficace.
Aspiration spatiale, 6 minutes.
Grille à aspiration glacée, lavable
dans le lave-vaisselle.
Raccordement d ' échappement inclus
l'appareil.
Réservoir de stockage avec capacité
250 ml.
Equipé de module de commande
pianocappa (avec modèle compatible).
Home Connect
Services numériques intégrés (Home)
Connect) avec réseau d'accueil par câble
LAN (recommandé) ou via WiFi.
Le fonctionnement du mode Accueil
Connect dépend de la disponibilité de
home Connect service dans chaque
nation. Pour de plus amples renseignements
visite www.home-connect.com.
Valeurs de consommation
Données relatives aux consommateurs
configuration avec moteur AR 403
122.
Classe d'efficacité énergétique A+
(Dans une échelle de classes d'efficacité
énergie de A+++ à D)
Consommation énergétique 40,4 kWh/an
Classe d'efficacité de ventilation: A.
Classe d'efficacité d'éclairage :.
Classe d ' efficacité du filtre: B.
Niveau sonore min. 57 db / max. 71 db
avec niveau d'aspiration normal Précautions d'installation
Pour l ' extraction/ajout
ejection se réfère aux différentes
moteurs disponibles.
Veuillez consulter la section dédiée
connaître des tubes et des connecteurs
utilisation.
Chaque VL doit être connecté à
un moteur dédié.
Entre deux éléments VL il est possible
installer les plans de cuisson de la largeur
à 60 cm et 80 induction
cm Série 400 VI 482.
Il est recommandé de placer Grill
plans électriques et gaz Wok Toujours varier
entre 2 VL.
Important: ne jamais installer un
VL en combinaison avec un Grill
vR électrique en mode de recirculation.
En cas d'installation près d'un étage
gaz pour prédire l'accessoire déflecteur
AA 414 010.
Le dispositif est équipé de ressorts
fixer le plancher après
l'insertion d'en haut.
Selon le type d'installation (add
support ou fil), configuration
de la sculpture et de la position
le bouton peut varier.
Si plusieurs appareils sont combinés
série vario 400 sans couverture
l'utilisation de l'élément
conjonction VA 420 entre les différents
du matériel. Selon le type
l'installation doit être attendue
élément correspondant
conjonction.
Important: tous les plans de cuisson
(VG, VP et VR), si vous avez un couvercle
acier inoxydable, peut être installé
seulement dans les chambres simples. Par conséquent,
vous ne pouvez pas les combiner plus
équipement dans un seul trou. Si vous le faites
installer plusieurs appareils en singles
carvings, la distance minimale entre eux doit
50 mm.
Flux et stabilité, notamment
dans le cas de plans de travail minces, doit
être soutenu par des moyens appropriés
sous-structures. Examen
le poids de l'appareil et des charges
supplémentaire.

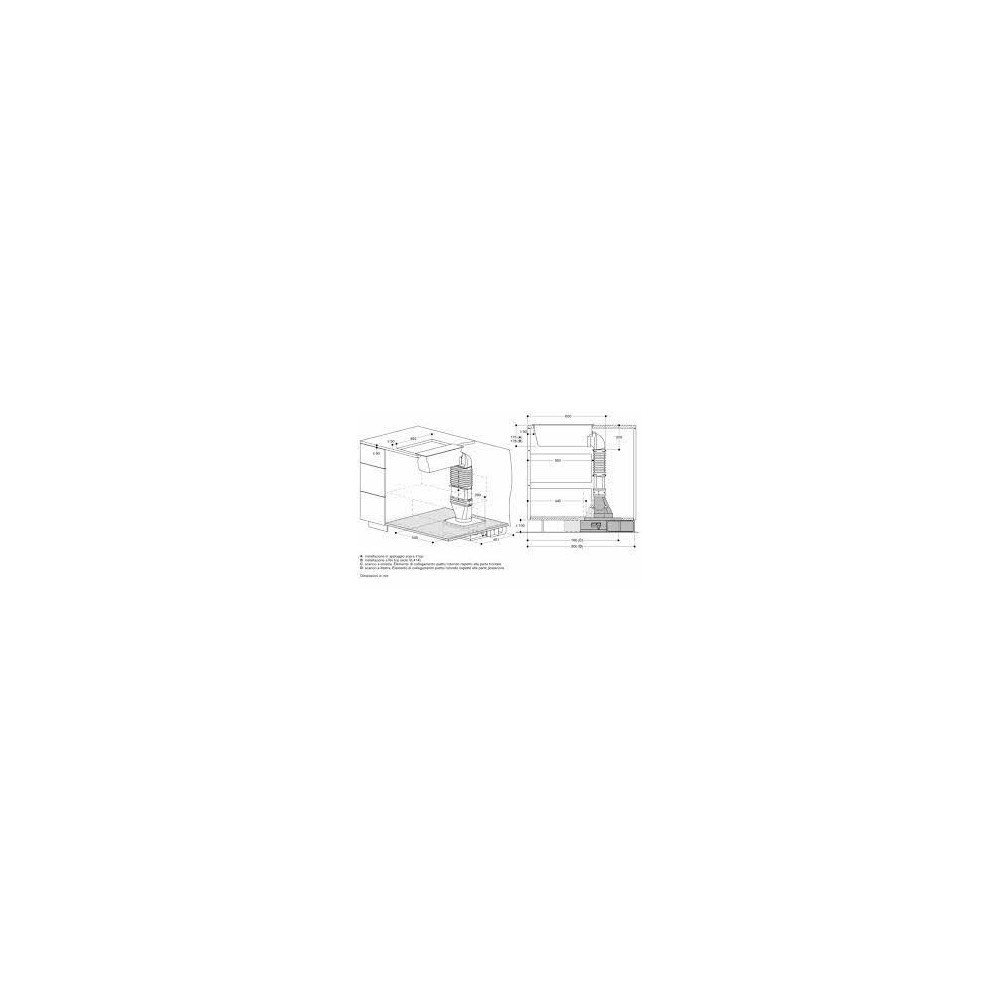

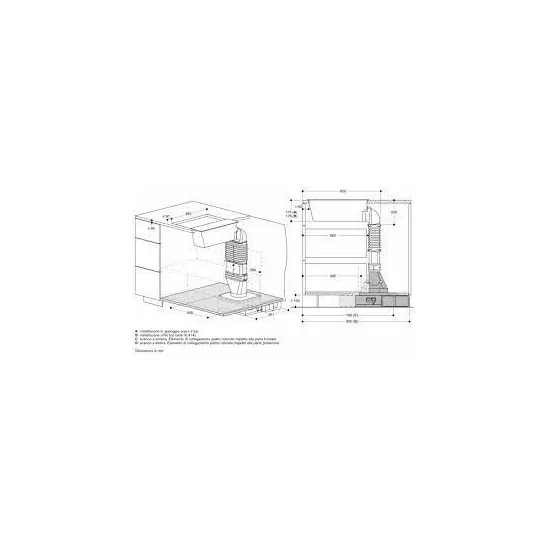

Instructions supplémentaires pour l'installation
fil:
L'installation est possible dans les plans
pierre, bois synthétique ou solide.
La résistance doit être respectée
bords thermiques et étamés
de la sculpture. En ce qui concerne les autres
les documents s'il vous plaît consulter
producteur du plan de travail.
La rainure doit être continue et
uniforme, afin d'assurer le bon
positionnement du dispositif sur
joint. Ne pas utiliser
revêtement discontinu.
La largeur du joint peut varier
en raison de tolérances dimensionnelles
combinaisons et carving sur le plan de
travail.
En cas d'installation en mode
extraction dans un endroit où elle est présente
une cheminée, prédire
interrupteur de sécurité
connecté au capot.
Valeurs de connexion
Longueur du câble de connexion 1.75 m.
Predict LAN cable.
