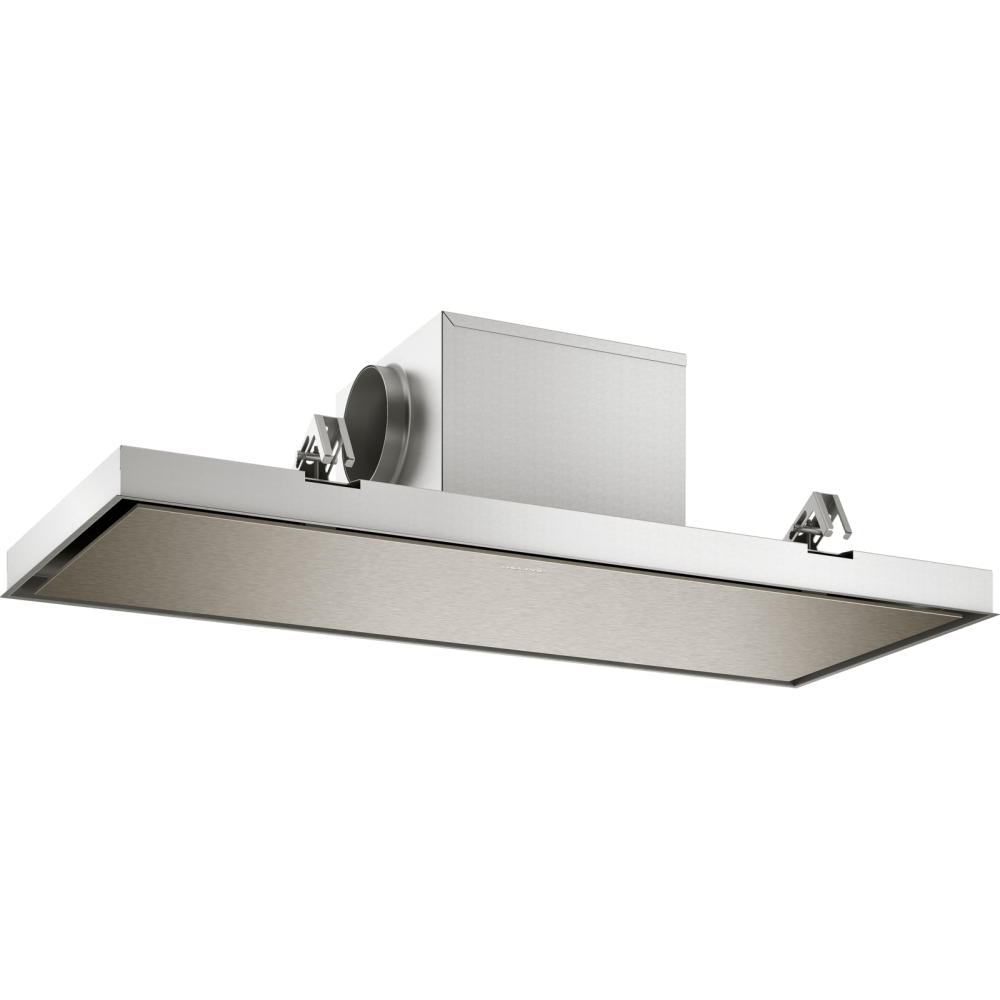

Centre d'aspiration de plafond
Série 200
A C 250
–– Une intégration parfaite dans l’environnement
cuisine.
–– Moteur à bruit élevé
économies d'énergie.
–– Extraction périmétrique.
–– Puissance d’aspiration réglable
automatiquement via capteur
contrôle de la qualité de l'air.
– Pour l’installation dans le plafond.
– – Maintenance facile des filtres.
–– Extraction d'air / recirculation
de l'air.
Avantages
Rendement et bruit, niveau
puissance 3 / intensive:
Puissance d'aspiration maximale selon
EN 61591.
Niveau de puissance sonore selon EN
60704-3.
Niveau de pression acoustique
EN 60704-2-13.
Réduction des odeurs pour la recirculation
selon EN 61591.
Extraction d ' air :
458/933 m3 / h.
56/70 dB (A) re 1 pW.
Recirculation de l ' air :
419/637 m3 / h.
63/72 dB (A) re 1 pW.
Description
3 niveaux de puissance de contrôle électronique
et modes de fonctionnement intensifs.
Télécommande incluse.
Option automatique et de fonctionnement
fonction post-coating avec capteur
contrôle de la qualité de l'air.
Aspiration spatiale, 6 min.
Indicateur de saturation du filtre
gros.
Indicateur de saturation du filtre
carbone activé.
Filtre anti-faut métal, lavable dans
lave-vaisselle.
Corps en aluminium anodisé.
Couleur du panneau de protection:
Gaggenau Bronze léger.
Technologie de fonctionnement du moteur
électromagnétique sans brosses
(BLDC) pour une efficacité optimale.
Moteur positionnable sur les 4 côtés.
Cylindrique DN 150 round.
Commande de cuisson intégrée
(avec modèle compatible).
Home Connect
Services numériques intégrés (Home Connect)
avec réseau sans fil à domicile via WiFi.
Le fonctionnement du mode Accueil
Connect dépend de la disponibilité de
home Connecter le service dans chaque nation.
Pour plus d ' information
www.home-connect.com.
Valeurs de consommation
Classe d'efficacité énergétique A+ dans un
l'efficacité énergétique varie d'A++ à E.
Consommation d'énergie 30 kWh/an.
Classe d'efficacité des aspirations A.
Classe d'efficacité d'éclairage -.
Classe d'efficacité du filtre à graisse E.
Niveau sonore min. 41 dB / max. 56 dB
mode normal.

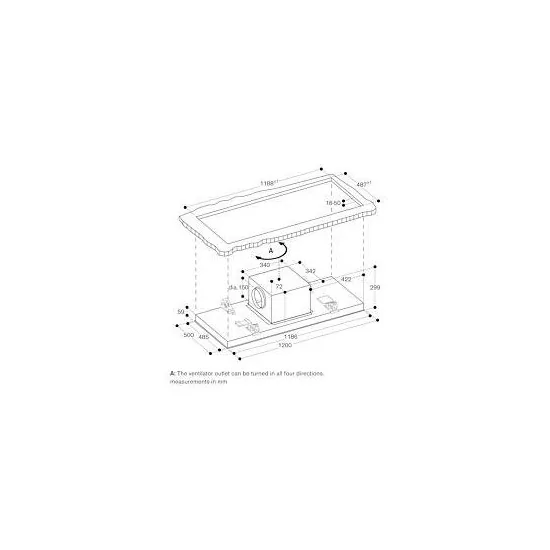

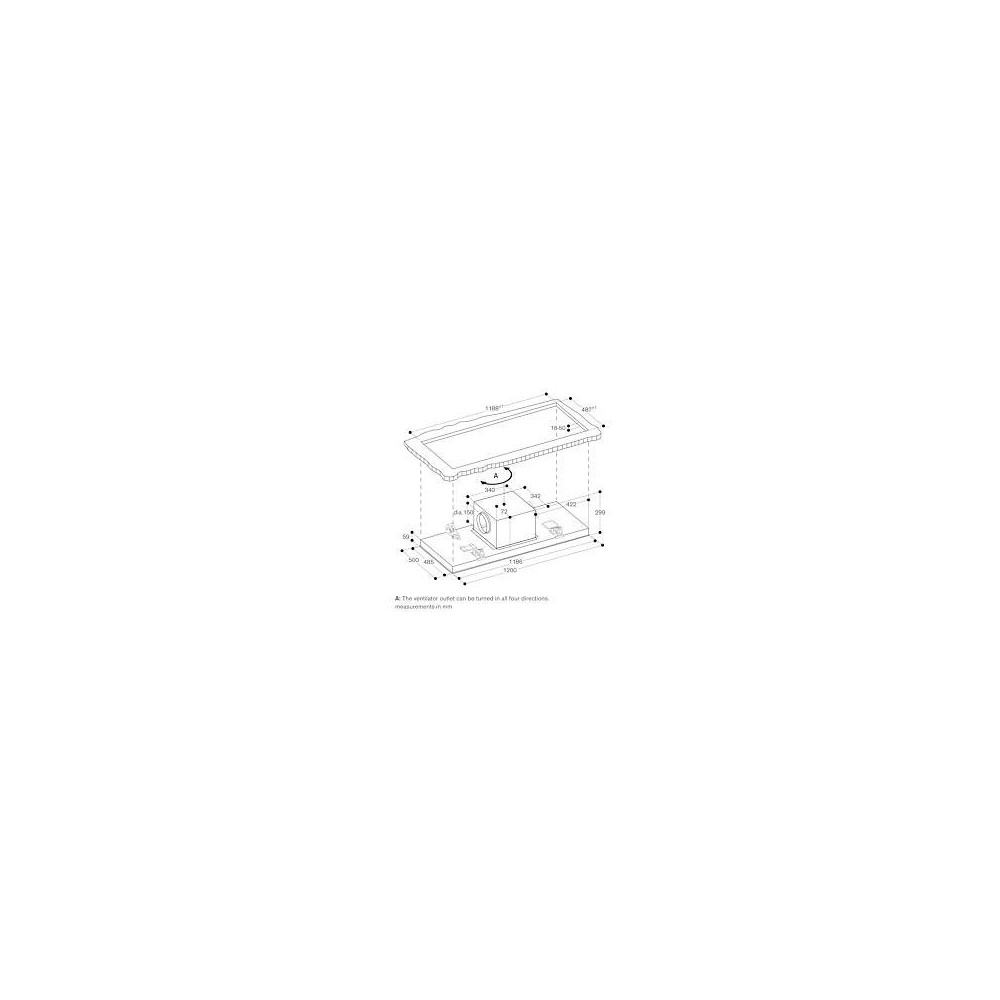

Précautions de montage
Pour installation dans le plafond.
L'aspiration au plafond doit être
configuré comme aspiration
chambre lorsque la distance du plancher
la cuisson est supérieure à 120 cm, comme
la capture directe des vapeurs est limitée. The
le débit d'air nécessaire est donné par un
de 10 à 12
fois le volume de la pièce.
Une structure appropriée est nécessaire
tenir le poids du capot. Pas encore
installer cet appareil
le fixer sur les matériaux de plâtre
ou similaire.
Distance minimale recommandée entre
unité de filtre externe et module:
100 cm.
Pour l'opération de recirculation
référence aux modules dédiés.
Distance min. des plans de gaz ci-dessous:
65 cm; si l'absorption du plan est
plus de 12 kW min, 70 cm.
Distance min. des planchers de cuisson électriques
sous: 65 cm.
Ne pas installer le capot en combinaison
avec grilles électriques Divers en mode
recirculation.
Pour assurer un fonctionnement optimal
tubes avec diamètre nominal
indiqué.
Assurez-vous lors de l'installation que i
les tuyaux de raccordement ne présentent pas
les plis et les sections de croix ne
ne sont pas entravés.
Si installé en mode extraction
prévoir un interrupteur de sécurité
si un dispositif est présent
flamme libre avec cheminée ventilée (p. ex.
cheminée).
Assurer une plus grande aération de
local si le capot est installé dans un
local où il y a une cheminée
travailler.
Poids de l'appareil c.a. 37 kg.
Valeurs de connexion
Charge totale raccordée 250 W.
Câble de raccordement 1.3 m avec fiche
