Dati tecnici
Design: Senza cornice
Velocità:
Livello di potenza per le pentole
Caratteristiche:
4 zone di cottura a induzione
TouchControl
Visualizzazione digitale dei livelli di cottura
Timer CountUp
Timer breve
Funzione di riavvio
Funzione di avvio rapido
Potenza e dimensioni:
Zone di cottura: 1 x Ø 210 mm, 2,2 kW (livello di potenza massima 3,7 kW) a induzione; 1 x Ø 180 mm, 1,8 kW (livello di potenza massima 3,1 kW) a induzione; 1 x Ø 180 mm, 1,8 kW (livello di potenza massima 3,1 kW) a induzione; 1 x Ø 210 mm, 2,2 kW (livello di potenza massima 3,7 kW) a induzione
17 livelli di potenza
Ambiente e sicurezza:
Indicatore di calore residuo a 2 stadi per zona di cottura
Interruttore principale
Rilevamento della pentola
Funzione di gestione dell'alimentazione
Spegnimento automatico di sicurezza
Blocco di sicurezza per bambini
Funzione di protezione per la pulizia
Dimensioni:
Dimensioni dell'unità: (H/W/D) 223 x 802 x 522 mm
Dimensioni di installazione: (H/W/D) 223 mm x 750 mm x 490 mm
Spessore minimo del piano di lavoro: 16 mm
Lunghezza del cavo di collegamento: 110 cm
Carico collegato: 7,4 kW
Cavo di collegamento incluso nella confezione
Sistema di ventilazione downdraft integrato

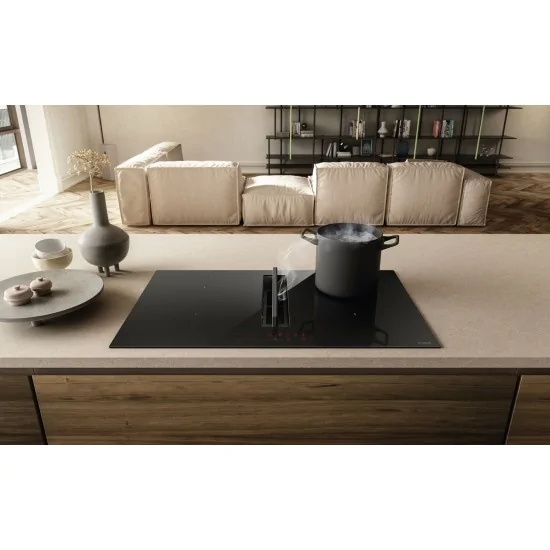

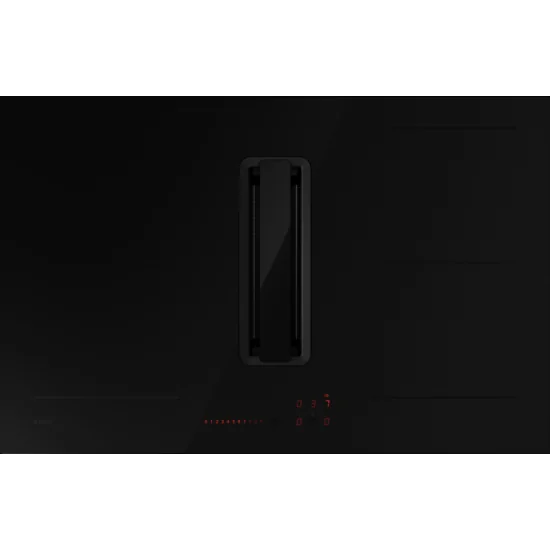

Piano cottura a induzione con potente modulo di estrazione downdraft completamente integrato.
Scelta del funzionamento con aria di scarico o aria ricircolata, sono necessari accessori speciali in ogni caso:
Z811DU0 per il funzionamento con aria di scarico
Z821PD0 per il funzionamento ad aria completamente o parzialmente ricircolata con filtri di ricircolo CleanAir Z821UD0 per il funzionamento ad aria non ricircolata con filtri di ricircolo CleanAir
Attivazione automatica del sistema di ventilazione quando una zona di cottura è in uso
Spegnimento automatico ritardato dopo la cottura per eliminare gli odori residui dopo la cottura (in fase di ventilazione specifica ultrasilenziosa, 12min (aria di scarico), 30min (aria di ricircolo), può essere spento manualmente)
Possibilità di controllo completamente manuale tramite TouchControl
Tecnologia del ventilatore con motore EcoSilence Drive altamente efficiente e poco rumoroso. Conduzione dell'aria ottimizzata per il flusso all'interno
Facile rimozione e pulizia del filtro del grasso e dell'unità di protezione del troppo pieno:
Comoda rimozione con una sola mano dell'unità tramite una maniglia galleggiante in vetroceramica
Grandi filtri per il grasso in acciaio inossidabile a 12 strati per un'alta efficienza di filtrazione del grasso (94%)
Tutte le parti sono facili da pulire, lavabili in lavastoviglie e resistenti al calore
Contenitore per la condensa e la protezione dal trabocco, circa 200 ml di capacità
Serbatoio della condensa e della protezione di troppo pieno, capacità di circa 200 ml
Serbatoio di sicurezza per il troppo pieno (lavabile in lavastoviglie) con capacità aggiuntiva di 700 ml. Facilmente accessibile e rimovibile dal basso.
Capacità totale di 900ml (200ml + 700ml).
Sistema di ventilazione impermeabile
Prestazioni dell'estrattore:
Capacità dell'aria di scarico (secondo EN 61591): min. Stadio normale 332 m3/h, stadio normale max. 500 m3/h, stadio boost/intensivo max. 575 m3/h
Portata dell'aria di ricircolo (secondo EN 61591): min. Stadio normale 327 m3/h , stadio normale max. 500 m3/h , stadio boost/intensivo max. 565 m3/h
min. Stadio normale 60 dB re 1 pW, massimo stadio normale 68 dB re 1 pW, massimo stadio boost/intensivo 72 dB re 1 pW
Valori di rumore in modalità di ricircolo: min. Livello normale 58 dB re 1 pW, massimo livello normale 68 dB re 1 pW, massimo livello boost/intensivo 70 dB re 1 pW
Efficienza del filtro antigrasso: 94%.
Tutti i dati sulle prestazioni sono preliminari, basati sugli ultimi risultati dei test dei prototipi e saranno aggiornati non appena saranno disponibili i dati definitivi.
Consumo medio di energia: 61,6kWh/anno
Classe di efficienza energetica: B (su una scala di classi di efficienza energetica da A+++ a D)
Classe di efficienza del ventilatore: B
Consumo medio di energia: 55 .
Classe di efficienza del filtro antigrasso: B
Rumore min./max. livello normale: 60 dB & 68 dB
In modalità di ricircolo 2 x 2 filtri di ricircolo CleanAir ad alte prestazioni direttamente integrati
Capacità di riduzione degli odori ottimizzata per applicazioni di cottura con catene di molecole odorose complesse (ad esempio, odori di pesce)
Grande superficie filtrante con alto tasso di riduzione degli odori
Durata del filtro di 360h durante la cottura intensiva (non rigenerabile)
Rumore molto basso con psicoacustica ottimizzata
Facile accessibilità e facile rimozione dall'alto attraverso la presa d'aria
set di filtri di ricambio cleanAir Z821VR0
Per il funzionamento a ricircolo 2 x 2 filtri di ricircolo CleanAir ad alte prestazioni direttamente integrati
Istruzioni per la pianificazione e l'installazione
Opzionalmente adatto al funzionamento con aria di scarico o di ricircolo. Accessori di installazione obbligatori richiesti:
Z811DU0 per l'aria di scarico
Un modulo di ricircolo cleanAir (accessorio speciale Z821PD0) è necessario per il funzionamento a ricircolo totale o non guidato Un modulo di ricircolo cleanAir (accessorio speciale Z821UD0) è necessario per il funzionamento a ricircolo non guidato
Informazioni sulla pianificazione:
La pianificazione è possibile come pianificazione delle pareti e delle isole
Il prodotto soddisfa i requisiti del test della fiamma dell'ago (secondo IEC 60335-1), la classe di infiammabilità V2 (secondo UL94) e la classe B1 dei materiali da costruzione ritardanti di fiamma (secondo DIN 4102-1). L'accessorio Z821UD0 per il funzionamento a ricircolo non guidato soddisfa questi requisiti. Disposizioni anche
La profondità massima di immersione è di 223 mm sotto vetro per le unità montate a superficie e di 227 mm per le unità adatte al montaggio a filo.
L'apparecchio deve rimanere liberamente accessibile dal basso
Non c'è bisogno di un ripiano intermedio sotto l'apparecchio. I cassetti devono essere rimovibili. Il pannello posteriore può essere lasciato al suo posto - è necessario solo un taglio per l'uscita dell'aria (la posizione e le dimensioni possono essere prese dalle istruzioni di installazione).
Lo Starter Set "Plug 'n Play" Z821UD0 (ricircolo non guidato) richiede un'apertura verticale di riflusso di almeno 25 mm dietro la parete posteriore del mobile - raccomandazione: 50 mm.
Lo spessore minimo del piano di lavoro è di 16 mm per le unità montate dall'alto e ad incasso con il sistema di installazione Standard. L'installazione in piani di lavoro più sottili è possibile anche con il pezzo di ricambio: area contenuto 626792.
Il peso totale dell'unità è di 26 kg. La capacità portante e la stabilità, specialmente con piani di lavoro sottili, devono essere garantite da sottostrutture adeguate. Si deve tenere conto del peso dell'apparecchio (insieme a pesi appropriati come le pentole riempite) e delle specifiche del produttore del piano di lavoro per l'integrità strutturale.
Lo Starter Set "Plug 'n Play" Z821UD0 (funzionamento a ricircolo non guidato) permette installazioni semplici e rapide a profondità del piano di lavoro ≥60cm. Per installazioni con configurazione di estrazione (Z811DU0) e in configurazione di ricircolo completamente o parzialmente canalizzata (Z821PD0) - è richiesta una profondità del piano di lavoro di ≥70cm.
Per tutti i piani a ricircolo parziale e non guidato, è necessaria un'apertura di ritorno dell'aria di ≥400cm² nella zona dello zoccolo. L'apertura può essere ottenuta tramite griglie di uscita, griglie a lamelle o zoccoli leggermente accorciati, a seconda della gamma del produttore di mobili da cucina.
L'uscita dell'aria sul retro dell'unità può essere combinata direttamente con un elemento di condotto piatto (NW 150)
Tubazioni fino a 8 m con tre curve a 90° possibili
Quando si installa un condotto d'aria in modalità aria di scarico e un caminetto legato al camino, la linea di alimentazione deve essere dotata di un'adeguata disattivazione di sicurezza.
In modalità aria di scarico, dovrebbe essere installata una serranda di riflusso con una pressione di apertura massima di 65Pa.
