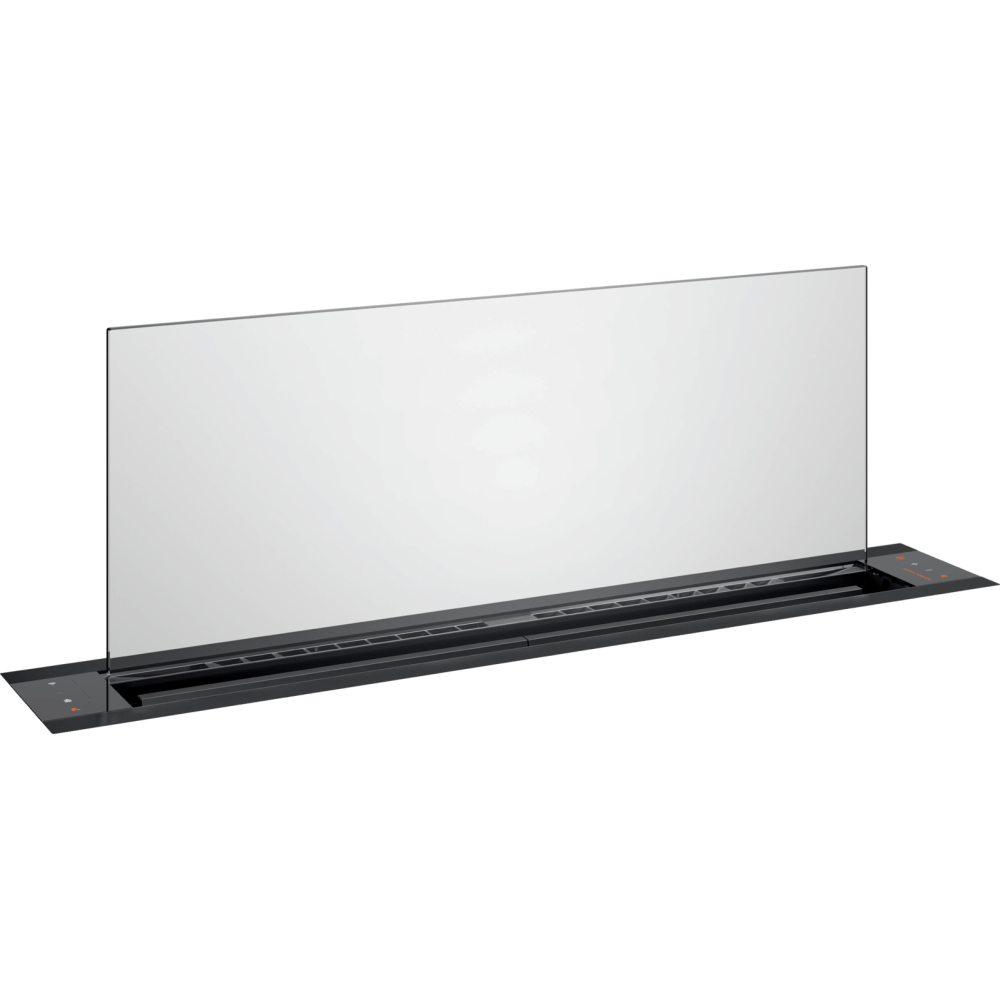

Centro di aspirazione telescopico

da piano GlassDraft Serie 200

AL 200

― Centro di aspirazione telescopico da

piano, completamente a scomparsa

quando non è in funzione.

― Perfettamente combinabile con piani

cottura a induzione senza cornice da

80 cm cm di larghezza per

installazione a filo.

― Pannello in vetro trasparente per

un’integrazione discreta

nell’ambiente della cucina.

― Eleganti profili del pannello illuminati.

― La rivoluzionaria tecnologia Guided

Air assicura un’elevata cattura di fumi

e vapori su tutta la superficie del

piano cottura.

Funzionamento

Performance e rumorosità: 3 livelli

di potenza + intensivo, potenza

max. di aspirazione secondo EN 61591.

Potenza sonora secondo EN 60704-3.

Pressione sonora secondo EN

60704-2-13.

Riduzione odori nella modalità ricircolo

secondo EN 61591.

Estrazione dell’aria:

501 / 775 m³/h.

62 / 70 dB (A) re 1 pW.

Ricircolo dell’aria:

447 / 562 m³/h.

65 / 70 dB(A) re 1 pW.

Caratteristiche

Profili del pannello in vetro illuminati

con elegante luce bianca (è possibile

impostare ulteriori colori della luce

tramite l’app Home Connect).

Aspirazione con controllo integrato da

piano (con modello compatibile).

Opzione di funzionamento automatico

e funzione post-cottura con sensore di

controllo della qualità dell’aria.

3 livelli di potenza a controllo elettronico

e modalità di funzionamento intensiva.

Indicatore saturazione del filtro anti-grasso.

Indicatore saturazione filtro a carboni

attivi.

2 ampi filtri metallici anti-grasso, facili

da rimuove, lavabili in lavastoviglie.

Capacità di raccolta del filtro anti-grassi

170 ml.

Tecnologia Guided Air: grazie ad un

innovativo flusso d’aria proveniente

dal retro del pannello in vetro, fumi

e vapori generati in qualsiasi punto

sulla superficie di cottura vengono

efficacemente veicolati nella cavità

aspirante, per una cattura totale.

Ulteriore capacità di raccolta di 600 ml

nell’unità motore.

Filtri a carboni attivi facilmente

removibili dall’alto.

Cornice del pannello in alluminio

anodizzato in finitura Gaggenau Black.

Tecnologia di funzionamento a motore

elettromagnetico senza spazzole BLDC

per un’efficienza ottimale.

Installazione flessibile dei motori nella

parte anteriore (per soluzioni compatte

a parete), posteriore (per soluzioni

senza perdita di profondità dei cassetti)

o a distanza dall’apparecchio (max 3 m).

Home Connect

Servizi digitali integrati (Home Connect)

con la rete di casa wireless via WiFi.

Il funzionamento della modalità Home

Connect dipende dalla disponibilità del

servizio Home Connect in ogni nazione.

Per ulteriori informazioni visitare

www.home-connect.com.

Valori di consumo

Classe di efficienza energetica A

(in una scala di classi di efficienza

energetica da A+++ a D)

Consumo energetico 36.9 kWh/anno

Classe di efficienza di ventilazione: A.

Classe di efficienza di illuminazione: -.

Classe di efficienza filtro: B.

Livello sonoro min. 39 db / max. 62 db

con livello di aspirazione normale.

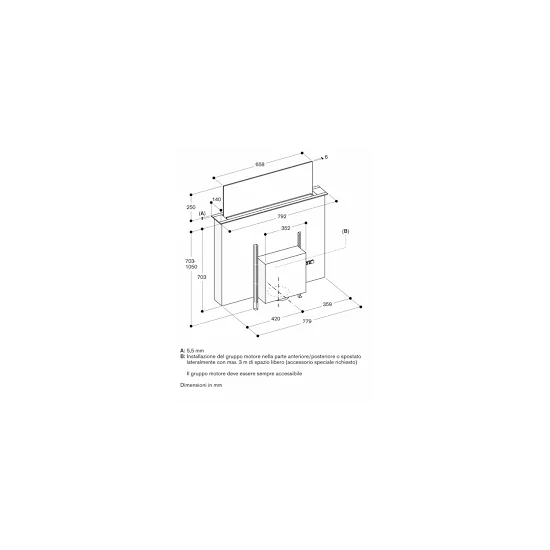

Precauzioni di montaggio

Combinabile con piani cottura a

induzione senza cornice Serie 400

(CX 482) o Serie 200 (CI 282 / CI

283), in un singolo foro di incasso

(necessario kit VA 200 080).

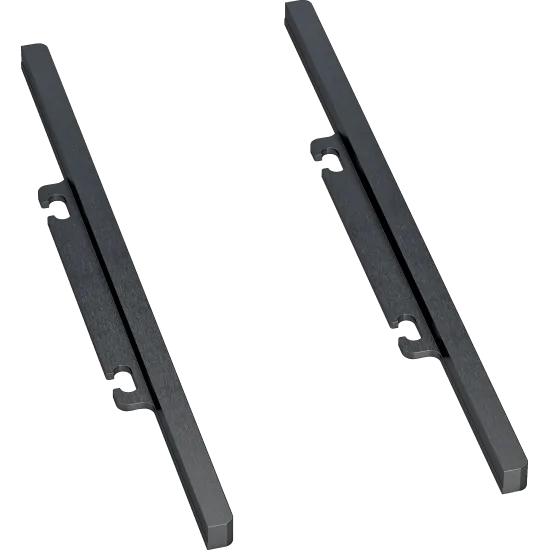

Combinabile con piani cottura a

induzione con cornice:

Serie 400 (CX 482, VI 482) o

Serie 200 (CI 282 / CI 283),

in 2 fori separati con installazione in

appoggio (necessario kit AA 200 900).

Non combinabile con piani a gas o piani

speciali Vario Grill e Teppan Yaki.

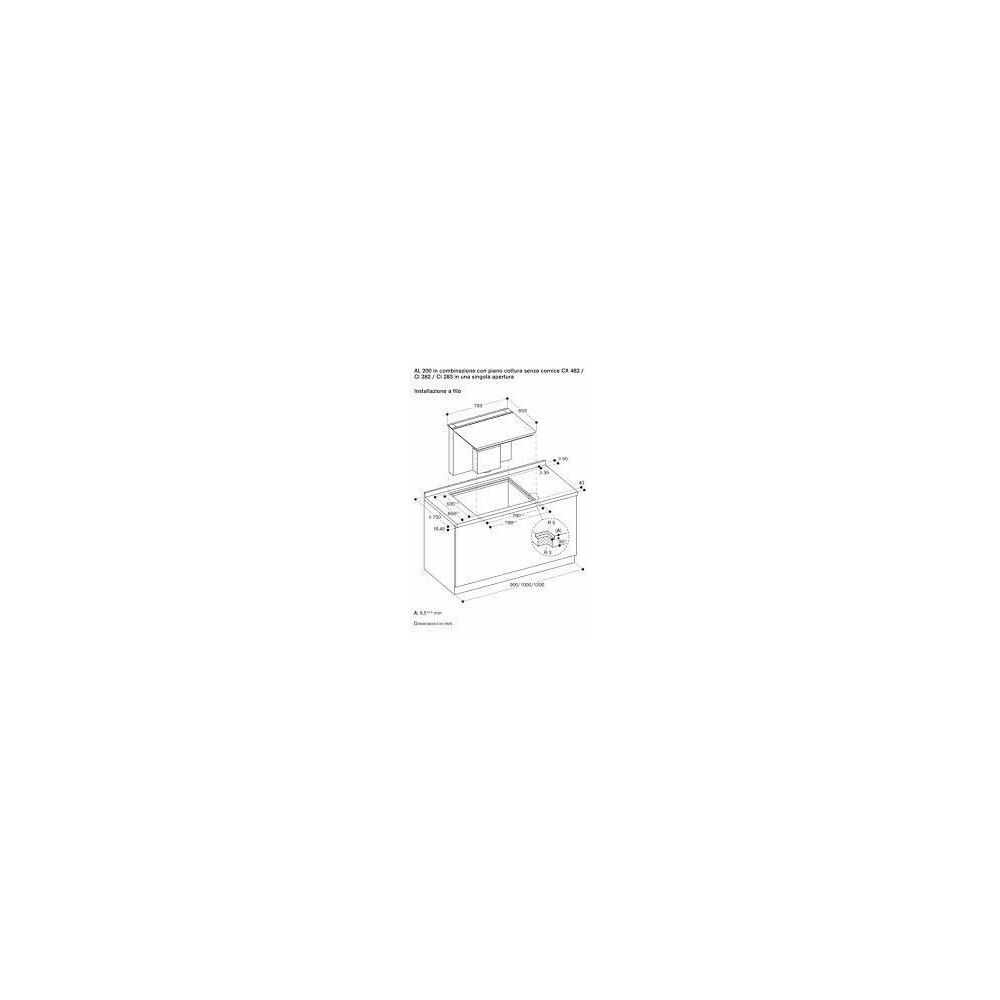

Per l’installazione in un unico foro di

incasso l’accessorio di installazione

deve essere posizionato tra gli

apparecchi. Ciò include un elemento

di congiunzione e un supporto per il

piano di lavoro in grado di garantire la

stabilità del mobile.

La cappa può essere installata in

un mobile o fra due mobili (es. per

installazione a isola su piani profondi

più di 100 cm).

Profondità del mobile 90 cm, 100 cm o

120 cm.

Non installare pensili sopra la cappa da

piano per garantire una performance

ottimale.

Le seguenti distanze devono essere

rispettate:

- 65 cm dalla cappa a mensole/

scaffalature aperte.

- 50 cm da pareti o mobili alti a sinistra e

a destra della cappa.

- 5 cm dal muro rispetto alla cornice

della cappa.

- 2 cm dall’area di cattura dell’aria

Guided Air alla parete interna del

mobile.

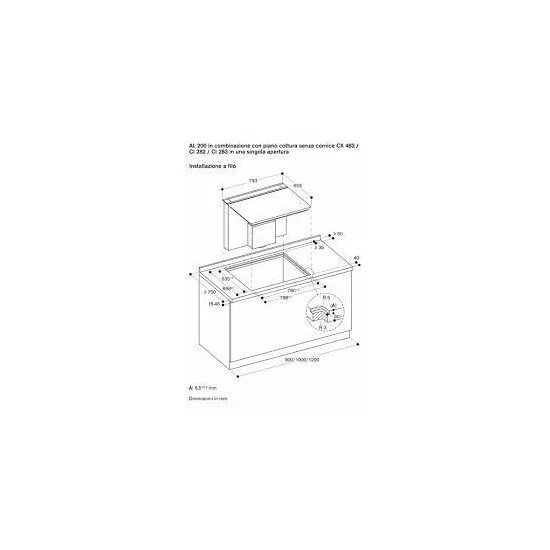

L’installazione è possibile in piani in

pietra, sintetici o in legno massello.

Devono essere rispettate la resistenza

termica e la tenuta stagna dei bordi

dell’intaglio. Per quanto riguarda gli altri

materiali si prega di consultare il

produttore del piano di lavoro.

Spessore del piano di lavoro per

installazione a filo in unico foro di

incasso: min. 16 mm - max 45 mm.

La portata e la stabilità, in particolare

nel caso di piani di lavoro sottili, deve

essere sostenuta mediante opportune

sottostrutture. Prendere in

considerazione il peso dell’apparecchio

e carichi aggiuntivi.

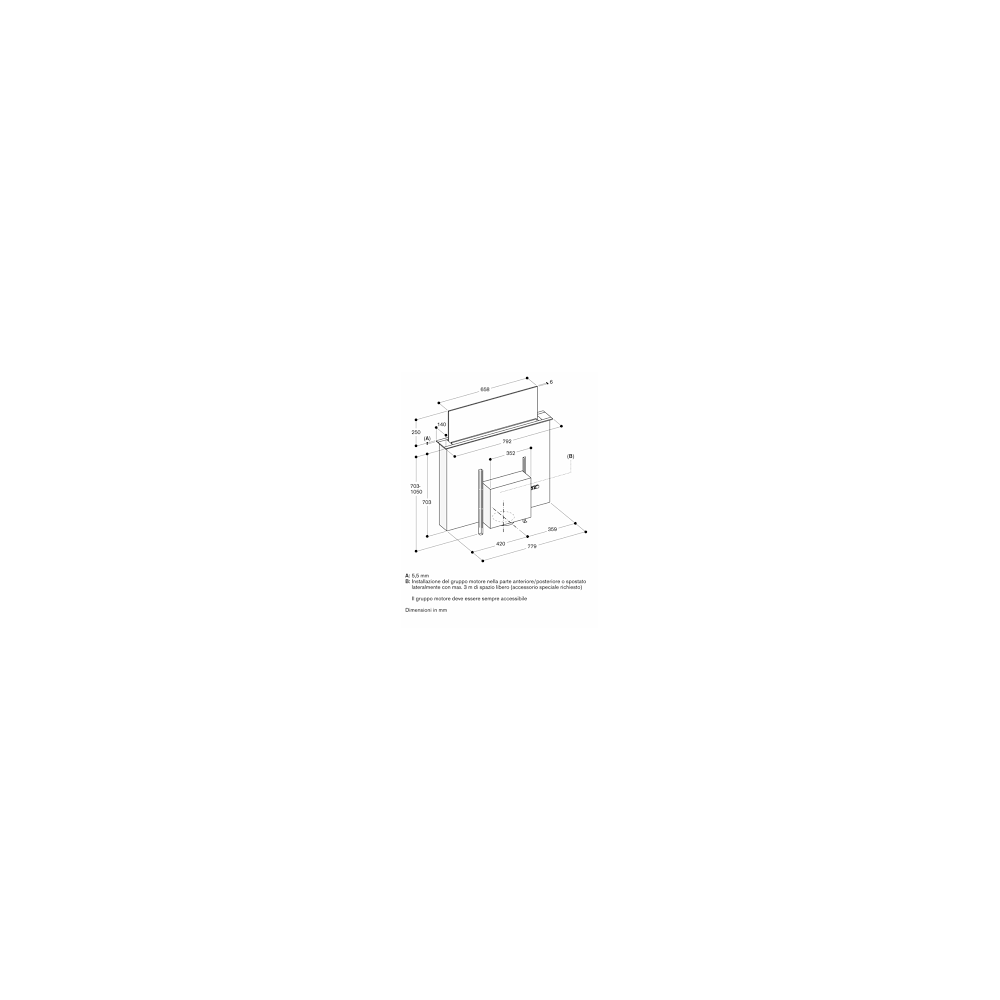

In caso di posizionamento dell’unità

motore a distanza, è necessario un kit di

installazione (con componenti utili alla

chiusura delle uscite dell’aria).IMPORTANTE: assicurare che il vano

del motore sia sempre accessibile.

Distanza massima del motore dal corpo

della cappa 3 m (prevedere sempre kit

di installazione AA 200 910).

Il potente motore è in grado di

garantire prestazioni ottimali con una

canalizzazione fino a 8 metri e 3 curve

da 90°.

In modalità estrazione dell’aria deve

essere installato una valvola di non

ritorno con una pressione di apertura

massima di 65 Pa.

Nella modalità estrazione dell’aria,

garantire sempre un adeguato apporto

di aria in entrata nella stanza se

l’apparecchio viene azionato

contemporaneamente alla presenza di

un caminetto ventilato attivo.

Per prestazioni ottimali nel ricircolo

dell’aria, si consiglia una superficie di

deflusso di almeno 440 cm².

Per la modalità ricircolo dell’aria è

necessario utilizzare il modulo dedicato.

Valori di collegamento

Assorbimento totale 300 W.

Cavo di connessione lunghezza 1.3 m,

con spina.

Consumo in standby/display OFF 0.4
