Unità di aspirazione da piano Serie 400

VL 414

–– Perfettamente combinabile con i

piani cottura Vario Serie 400.

–– Precisa lavorazione dell’acciaio con

spessore 3 mm.

–– Solida manopola comandi in acciaio

inox in dotazione.

–– Sistema di aspirazione ad alta

efficienza e bassa rumorosità, in

particolare se combinato con l’unità

motore AR 410 110.

–– Potenza d’aspirazione regolata

automaticamente tramite sensore di

controllo qualità aria.

–– Progettazione e installazione

semplificata.

Prestazioni

Livelli di potenza e rumorosità

dipendenti dal motore Gaggenau scelto

e dallo schema di tubature progettato.

Caratteristiche

Manopole di controllo in acciaio con

anello luminoso in dotazione.

3 livelli di potenza a controllo

elettronico e modalità di funzionamento

intensiva.

Opzione di funzionamento automatico

grazie al sensore di controllo della

qualità dell’aria.

Funzione post-cottura controllata

tramite sensori o manualmente.

Filtro metallico per la raccolta dei

grassi con elevata capacità di

assorbimento.

Filtro anti-grassi removibile e lavabile in

lavastoviglie.

Indicatore di saturazione del filtro

anti-grassi e del filtro a carboni attivi.

Interni ottimizzati per una circolazione

dell’aria estremamente efficiente.

Aspirazione intervallata, 6 minuti.

Griglia di aspirazione smaltata, lavabile

in lavastoviglie.

Connessione per lo scarico inclusa con

l’apparecchio.

Serbatoio raccogli-gocce con capacità

di 250 ml.

Dotata di modulo di controllo

pianocappa (con modello compatibile).

Home Connect

Servizi digitali integrati (Home

Connect) con la rete di casa via cavo

LAN (consigliato) o via WiFi.

Il funzionamento della modalità Home

Connect dipende dalla disponibilità del

servizio Home Connect in ogni

nazione. Per ulteriori informazioni

visitare www.home-connect.com.

Valori di consumo

Dati di consumo riferiti ad una

configurazione con motore AR 403

122.

Classe di efficienza energetica A+

(In una scala di classi di efficienza

energetica da A+++ a D)

Consumo energetico 40.4 kWh/anno

Classe di efficienza di ventilazione: A.

Classe di efficienza di illuminazione: -.

Classe di efficienza filtro: B.

Livello sonoro min. 57 db / max. 71 db

con livello aspirazione normale Precauzioni di montaggio

Per funzionamento ad estrazione/ad

espulsione fare riferimento ai diversi

motori disponibili.

Prego consultare la sezione dedicata

per conoscere tubi e connettori da

utilizzare.

Ogni VL deve essere collegata ad

un’unità motore dedicata.

Tra due elementi VL è possibile

installare piani cottura di larghezza fino

a 60 cm e il modello a induzione da 80

cm Serie 400 VI 482.

Si raccomanda di posizionare Grill

elettrici e piani a gas Wok Vario sempre

tra 2 VL.

Importante: non installare mai una

VL in combinazione con un Grill

elettrico VR in modalità a ricircolo.

In caso di installazione vicino a un piano

a gas prevedere l’accessorio deflettore

AA 414 010.

L’apparecchio è dotato di molle di

fissaggio che bloccano il piano dopo

l’inserimento dall’alto.

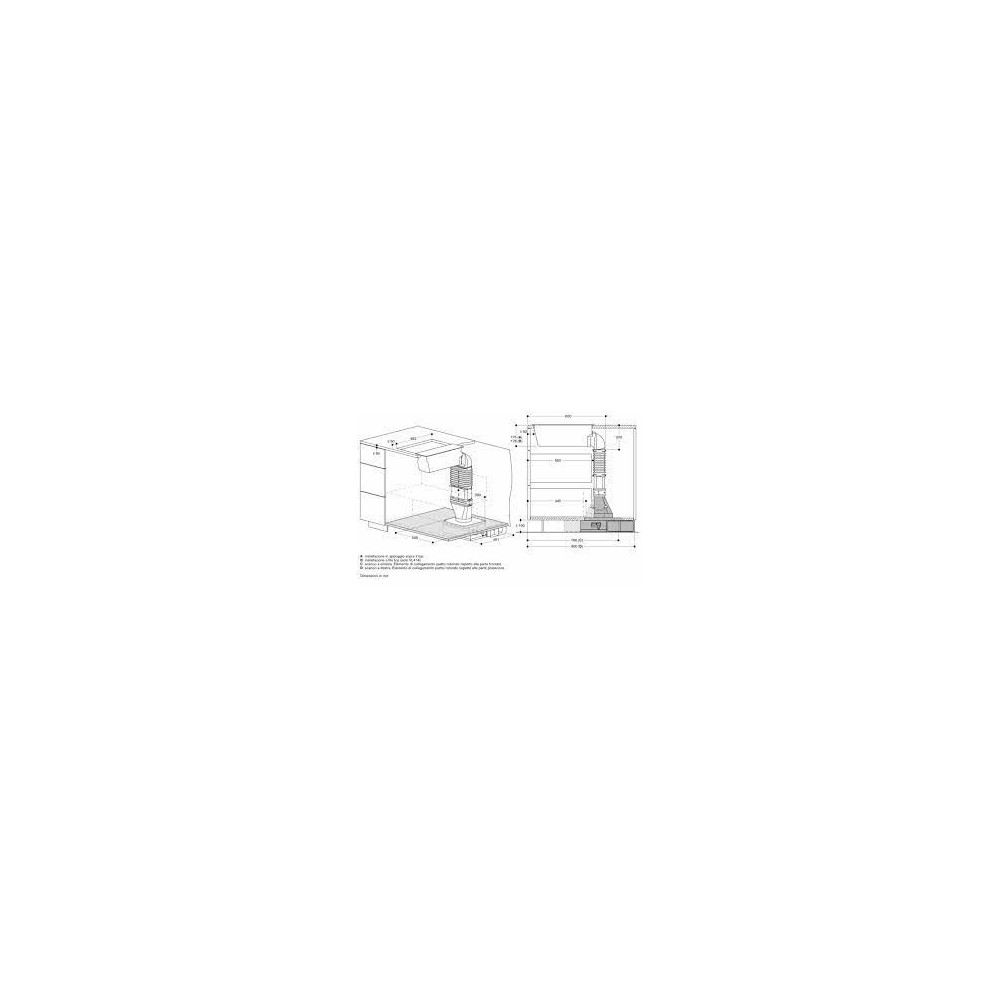

A seconda del tipo di installazione (ad

appoggio o a filo), la configurazione

dell’intaglio e la posizione della

manopola possono variare.

Se si combinano più apparecchi della

serie Vario 400 senza coperchio

è necessario l’utilizzo dell’elemento di

congiunzione VA 420 tra i vari

apparecchi. A seconda del tipo

di installazione bisogna prevedere il

corrispondente elemento di

congiunzione.

Importante: eventuali piani cottura

(VG, VP e VR), se provvisti di coperchio

in acciaio inox, possono essere installati

solo in vani di incasso singoli. Pertanto,

non è possibile combinare tra loro più

apparecchi in un unico foro. Se si

installano più apparecchi in singoli

intagli, la distanza minima tra loro deve

essere di 50 mm.

La portata e la stabilità, in particolare

nel caso di piani di lavoro sottili, deve

essere sostenuta mediante opportune

sottostrutture. Prendere in considerazione

il peso dell’apparecchio e carichi

aggiuntivi.

Istruzioni aggiuntive per l’installazione a

filo:

L’installazione è possibile in piani di

pietra, sintetici o in legno massello.

Devono essere rispettate la resistenza

termica e la tenuta stagna dei bordi

dell’intaglio. Per quanto riguarda gli altri

materiali si prega di consultare il

produttore del piano di lavoro.

La scanalatura deve essere continua e

uniforme, così da garantire il corretto

posizionamento dell’apparecchio sulla

guarnizione. Non utilizzare un

rivestimento discontinuo.

La larghezza della giuntura può variare

a causa di tolleranze dimensionali delle

combinazioni e dell’intaglio sul piano di

lavoro.

In caso di installazione in modalità a

estrazione in un locale dove è presente

un camino funzionante, prevedere un

interruttore finestra di sicurezza

collegato alla cappa.

Valori di collegamento

Cavo di collegamento lunghezza 1.75 m.

Prevedere cavo LAN .
