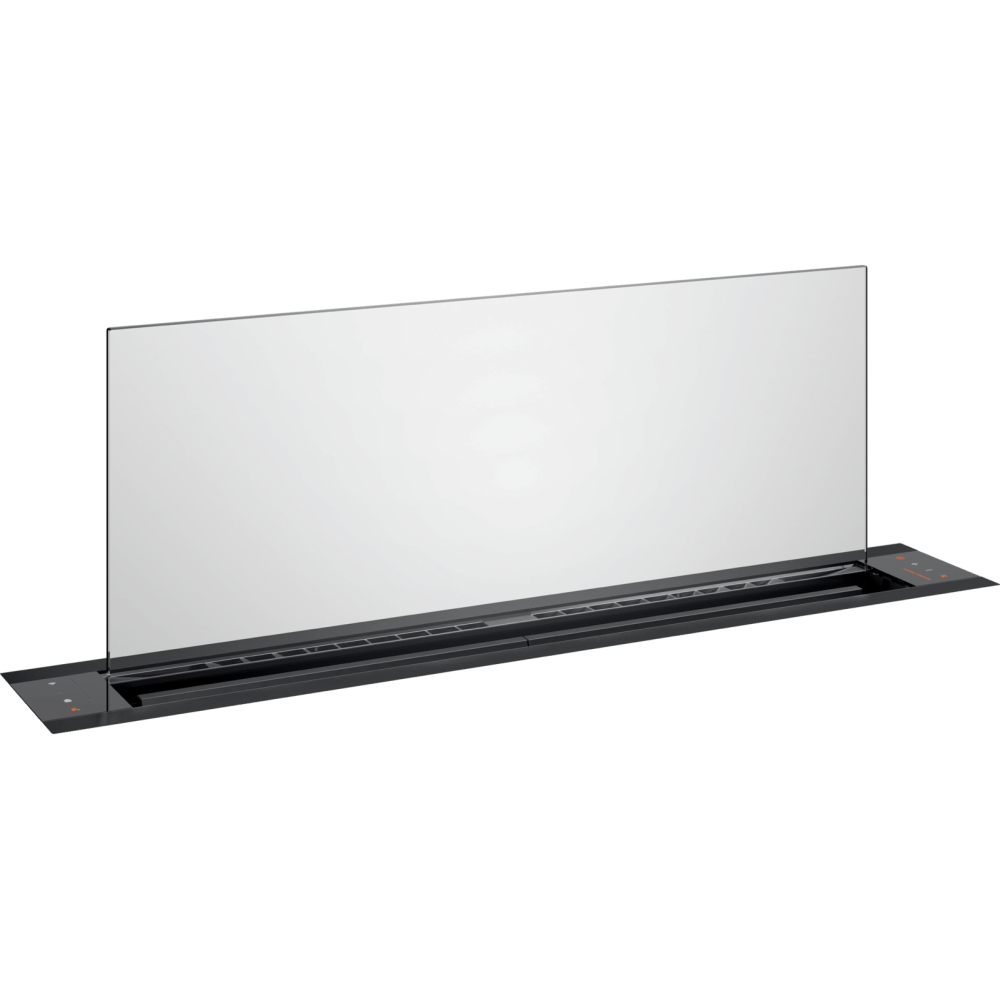

Телескопический центр всасывания

glassDraft 200 Series

AL 200

Телескопический центр всасывания

этаж, полностью отсутствует

когда это не работает.

Идеально комбинированный с полами

индукционная кухня без рамы

ширина 80 см для

монтаж провода.

Прозрачная стеклянная панель для

дискретная интеграция

на кухне.

Элегантные освещенные профили.

Революционные технологии

Воздух обеспечивает высокое улавливание дымов

и паров на всей поверхности

ткань сверху.

Операция

Производительность и шум: 3 уровня

мощность + интенсивная, мощность

макс. потребление согласно EN 61591.

Звуковая мощность согласно EN 60704-3.

Звуковое давление в соответствии с EN

60704-2-13.

Снижение скорости рециркуляции

согласно EN 61591.

Извлечение воздуха:

501/775 м3/ч.

62/70 dB (A) re 1 pW.

Рециркуляция воздуха:

447 / 562 м3/ч.

65/70 dB(A) re 1 pW.

Описание

Профили освещенной стеклянной панели

с элегантным белым светом (вы можете

установить дополнительные цвета света

через приложение Home Connect).

Всасывание с интегрированным контролем

план (с совместимой моделью).

Возможность автоматической работы

и пост-покрытие функции с датчиком

контроль качества воздуха.

3 уровня мощности электронного контроля

и режим интенсивной работы.

Антижировый индикатор насыщения фильтра.

Индикатор насыщения углеродных фильтров

активно.

2 широкие антижировые фильтры, легко

для удаления, посудомоечная машина в безопасности.

Вместимость сбора фильтров

170 мл.

Руководство Воздушные технологии: спасибо

инновационный поток воздуха

из задней части стеклянной панели, дым

и паров, генерируемых в любой точке

на поверхности кулинарии

эффективно передаваемые в полости

захватываю.

600 мл

в моторном блоке.

Активные углеродные фильтры легко

сверху.

Алюминиевая панель

анодированная отделка Gaggenau Черный.

Технология эксплуатации двигателя

электромагнитные без щетки BLDC

для оптимальной эффективности.

Гибкая установка двигателей

для компактных решений

стенка), сзади (для решений

без потери глубины ящиков)

(макс. 3 м).

Home Connect

Комплексные цифровые услуги (Home Connect)

с беспроводной домашней сетью через WiFi.

Эксплуатация домашнего режима

Подключение зависит от наличия

home Connect Service в каждой стране.

Для получения дополнительной информации

www.home-connect.com.

Значения потребления

Класс энергоэффективности A

(в масштабе классов эффективности

энергия от A+++ до D)

Потребление энергии 36,9 кВт/год

Класс эффективности вентиляции: А.

Класс эффективности освещения:.

Класс эффективности фильтра: В.

Уровень звука мин. 39 дб/макс. 62 дб

с нормальным уровнем всасывания.

Меры предосторожности

В сочетании с плитой топ

безрамная индукция 400 серии

(CX 482) или Series 200 (CI 282 / CI

283), в одной рецессионной яме

(необходимый комплект VA 200 080).

В сочетании с плитой топ

индукция кадра:

Серия 400 (CX 482, VI 482) или

Series 200 (CI 282 / CI 283),

в 2 отдельных отверстиях с установкой в

поддержка (требуется комплект 200 900).

Не горит с газом или полом

grill и Teppan Yaki.

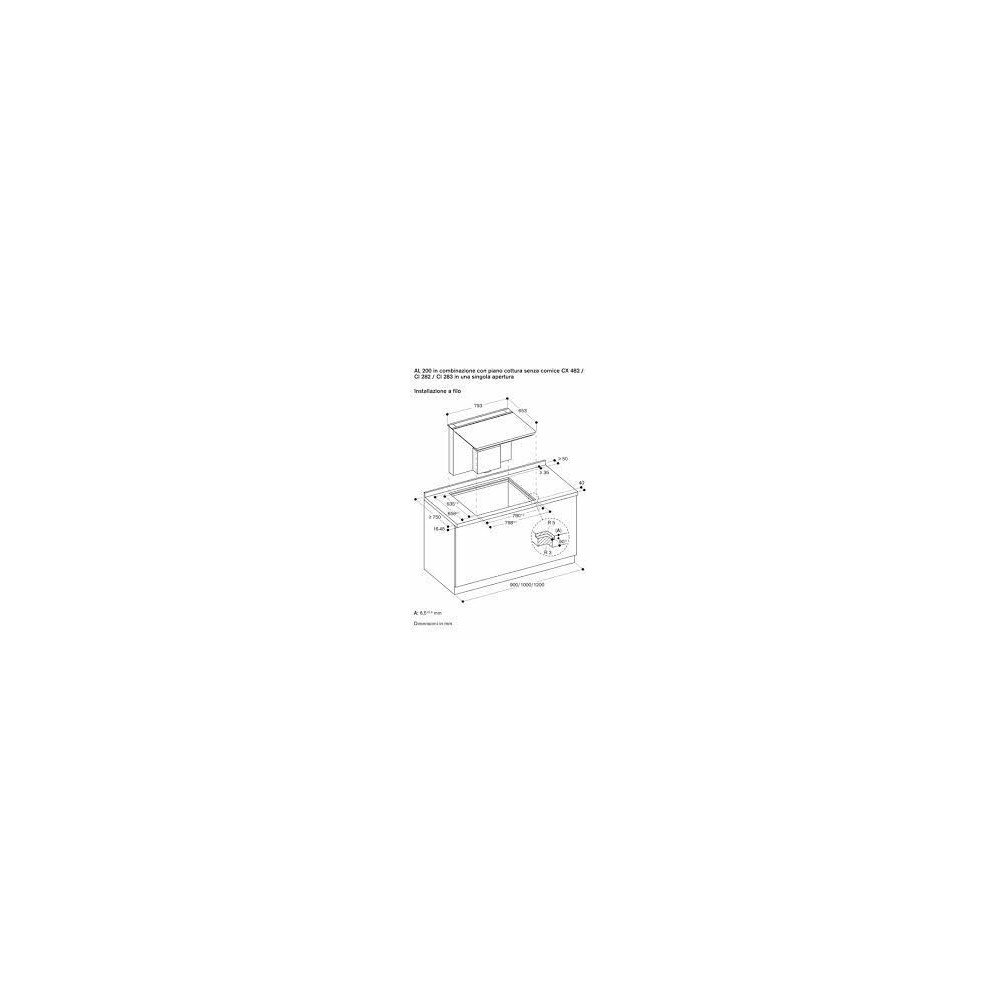

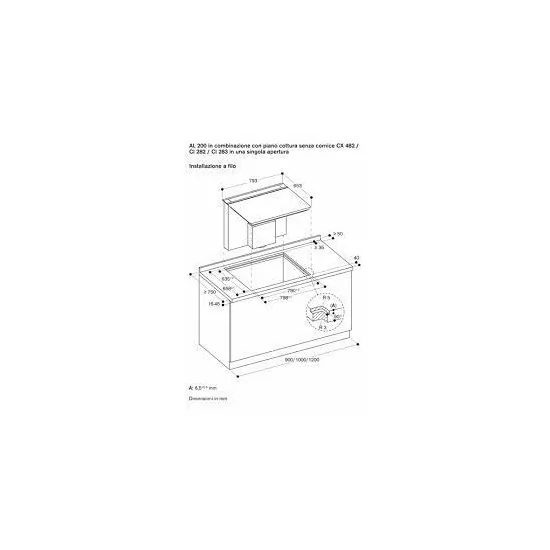

Для установки в одно отверстие

отсортированный монтажный аксессуар

должно быть между

оборудование. Это включает элемент

сотрудничества и поддержки

план работы, способный гарантировать

стабильность мебели.

Капот может быть установлен в

мебель или между двумя мебелью (например

островная установка на глубоких этажах

более 100 см).

Глубина мебели 90 см, 100 см или

120 см.

Не установить висит над капотом из

план обеспечения исполнения

оптимально.

Следующие расстояния должны быть

уважаемые:

- 65 см от шкафа на полке /

открытые стеллажи.

- 50 см от стен или высокой мебели слева и

справа от капюшона.

- 5 см от стены по сравнению с рамой

из капюшона.

- 2 см от зоны захвата воздуха

Воздушное руководство к внутренней стене

мобильный.

Установка возможна на этажах

каменное, синтетическое или твердое дерево.

Сопротивление должно уважаться

термические и оловянные края

резьбы. В отношении других

пожалуйста, проконсультируйтесь

продюсер плана работы.

Толщина рабочего места

проволока в одно отверстие

16 мм - 45 мм.

Поток и стабильность, в частности

в случае тонких планов работы, должны

поддерживать с помощью соответствующих средств

подструктуры. Забирай

рассмотреть вес прибора

и дополнительные нагрузки.

В случае размещения единицы

удаленный двигатель, вам нужен набор из

монтаж (с компонентами, полезными

закрытие воздушных выходов). ВАЖНО: обеспечить, чтобы отсек

двигатель всегда доступен.

Максимальное расстояние двигателя от тела

3 м капюшон (читать больше комплекта)

aA 200 910).

Мощный мотор способен

обеспечить оптимальную производительность с

направление до 8 метров и 3 кривых

90°.

В режиме экстракции воздуха

клапан, не установленный

возврат с открывающим давлением

максимум 65 Па.

В режиме экстракции воздуха,

всегда обеспечивать надлежащий вклад

воздуха в комнате, если

устройство активировано

одновременно наличие

активный вентилируемый камин.

Для оптимальной рециркуляции

воздух, мы рекомендуем поверхность

отток не менее 440 см2.

Режим рециркуляции воздуха

необходимо использовать выделенный модуль.

Значение соединения

Общее поглощение 300 Вт.

Длина кабеля 1,3 м,

с разъемом.

Потребление в режиме ожидания/дисплей
