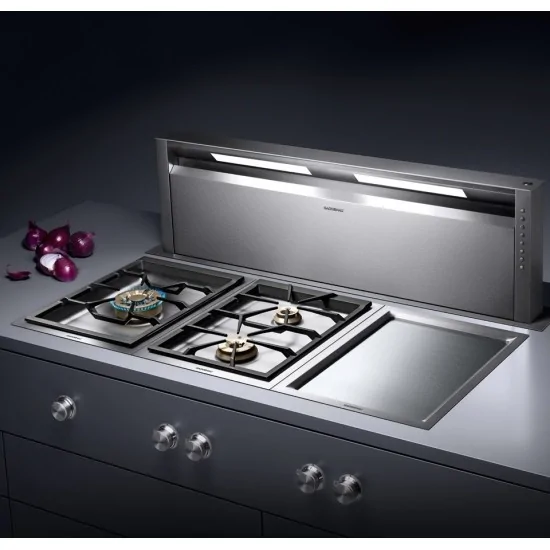

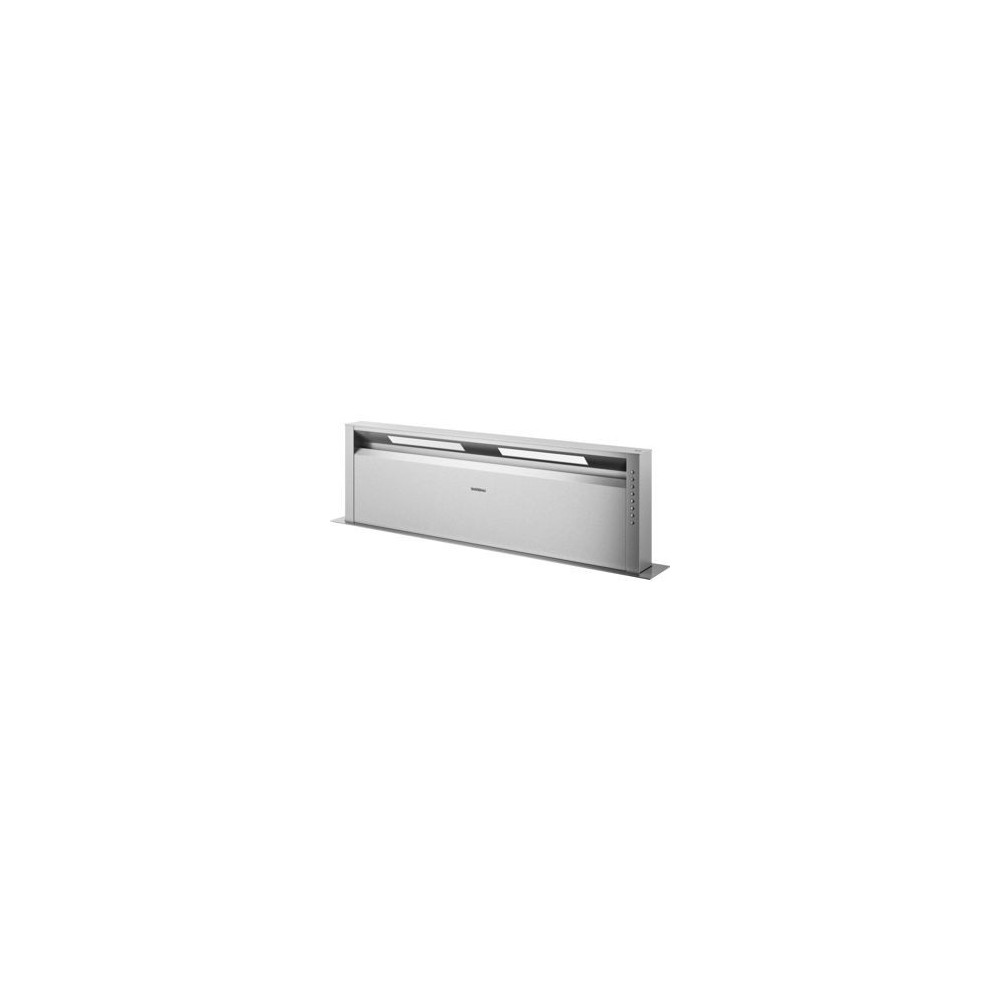

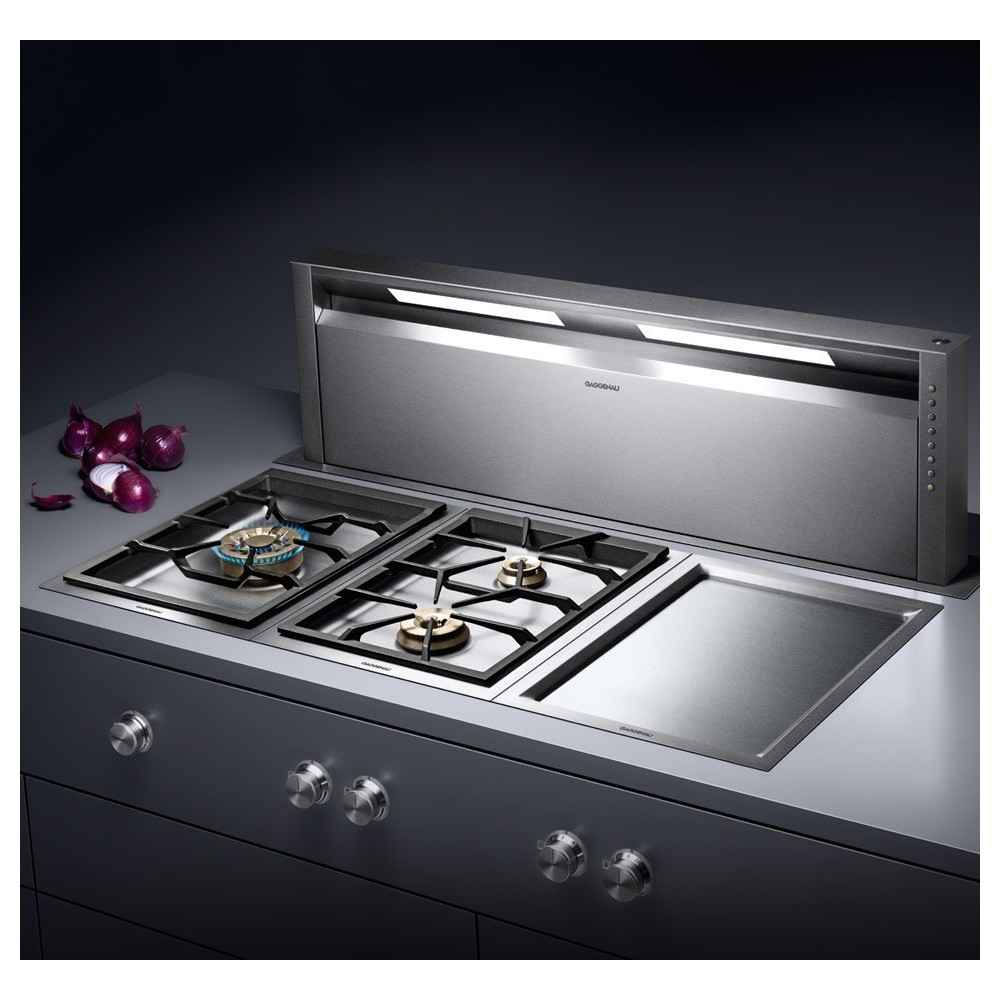

Serie 400 centro de succión telescópica
AL 400
– Centro de succión telescópica
en el suelo, totalmente desaparecido
cuando no funciona.
– – Combinación perfecta con todo
luminarias de la serie Vario 400.
– – Luz LED caliente y ajustable, ideal
para la iluminación de todo el piso
cocinando.
– – Proceso de acero preciso con
espesor 3 mm.
– Posible instalación de soporte
o parte superior.
– Sin motor, combinado con
bLDC engines Gaggenau.
Beneficios
Niveles de energía y ruido
dependiente del motor Gaggenau elegido
y el plan de tuberías planeado.
Descripción
Tres niveles de poder de control electrónico
y modos de operación intensivos.
Succión espaciada, 6 min.
Operación post-coating, 6 min.
Indicación de la saturación del filtro
anti-fat.
2 grandes filtros metálicos antigrasas, fáciles de
quitar y lavar en el lavavajillas.
Bandejas de colección grasa, simples de
quitar y lavar en el lavavajillas.
Luz LED blanca de tonos cálidos
(3600 k), ajustable.
Poder de iluminación: 2 x 10 W.
Iluminación: 400 lx.
Instalación flexible de la unidad de motor
remoto: en la parte frontal, trasera o
abajo.
En todas las opciones de instalación
asegurar el espacio necesario
cualquier cajón delantero dentro
móvil.
Valores de consumo
AL 400 192: Datos de consumo
relacionado con una configuración con la unidad
motor remoto AR 400 142.
Clase de eficiencia energética A en uno
eficiencia energética
de A++ a D.
Consumo energético 45,5 kWh/year.
Clase de eficiencia de ventilación A.
Clase C de eficiencia de iluminación.
Clase de eficiencia del filtro de grasa B.
Nivel de sonido min. 45 dB / max. 61 dB
con nivel de succión normal.
En Europa, el modelo AL 400 122 puede
ser configurado para operación
sólo en modo de recirculación. En esto
la comunicación de valores
el consumo no es obligatorio.
Precauciones de montaje
Para recirculación/una operación
extracción se refiere a los diferentes
motores disponibles.
AL 400 192: combinado con todos
serie 400, serie 400 y
Serie 200. Ancho máximo
planos: 90 cm.
AL 400 122: combinado con todos
vario Serie 400 y Serie 400.
Ancho máximo de pisos: 120 cm
Para garantizar una captura eficiente
vapores y olores, se recomienda instalar
un AL 400 122 con 2 motores.
Due to restrictions due to
normativa europea UE 66/2014
sobre la aspiración ambiental
la instalación de la
AL 400 122 sólo en modo de recirculación.
No predecir una rejilla eléctrica en
caso de funcionamiento de la capucha
modo de recirculación.
Dependiendo del tipo de instalación,
los accesorios correspondientes deben
se ordena por separado. Fitted with maximum power
18 kW.
El centro de succión telescópica debe
tienen un agujero de recreo dedicado y
separado de la estufa.
Flujo y estabilidad, en particular
en el caso de planes de trabajo delgados, debe
apoyo por medios apropiados
subestructuras.
Considerar peso
del dispositivo y cargas adicionales.
Entre centro de succión y estufa
una distancia debe ser garantizada
planta superior de al menos 50 mm. Tal espacio
debe ser apoyado por una estructura
refuerzo (ver accesorios dedicados
código AA 409 401/431).
Instrucciones adicionales para la instalación
alambre:
La instalación es posible en los planes
piedra, madera sintética o sólida.
Debe respetarse la resistencia
bordes térmicos y estañados
de la talla. Con respecto a otros
materiales por favor consultar
productor del plan de trabajo.
Usted puede colocar hornos dentro
del mismo móvil donde se insertó
también el centro de succión
dependiendo del tipo de instalación
elección.
Si se instala en modo de extracción
predecir un interruptor de seguridad
en caso de que un dispositivo esté presente
llama gratis con chimenea ventilada (por ejemplo.
chimenea).
Garantizar la accesibilidad del módulo
control y asegurarlo
anclarlo a un panel de muebles.
Valores de conexión
Total absorción 65 W / 65 W.
Cable de conexión 1.7 m con enchufe.
Longitud del cable de datos 1.2 m.
